Титан и титановые сплавы на сегодняшний день заняли свою нишу в авиа- и ракетостроении, широко применяются в изготовлении каркасных деталей, обшивки, топливных баков, деталей реактивных двигателей, дисков и лопаток компрессоров, деталей воздухозаборника, деталей корпусов ракетных двигателей второй и третьей ступени и т. д.
Нашей компанией ведется большой комплекс научно-исследовательских и опытно-конструкторских работ (НИОКР) по ионно-вакуумному азотированию титановых сплавов. В работах участвуют предприятия различных отраслей промышленности, в т. ч. авиации и медицины, например, ПАО «ОДК-Сатурн» и его Филиал в г. Омск – «ОМКБ», ПАО «Стрела», ООО «Специальное конструкторское бюро турбонагнетателей», АО «Конмет», АО «Геологика», ООО «НПО «Эрга», ПАО «ПНППК», АО «Уральский турбинный завод», АМК «Горизонт» г. Уфа и др.
 |  | ||
 |  | ||
 |  | ||
 |  |  |  |
 |  | ||
 |  | ||
 |  | ||
 |  |  | |

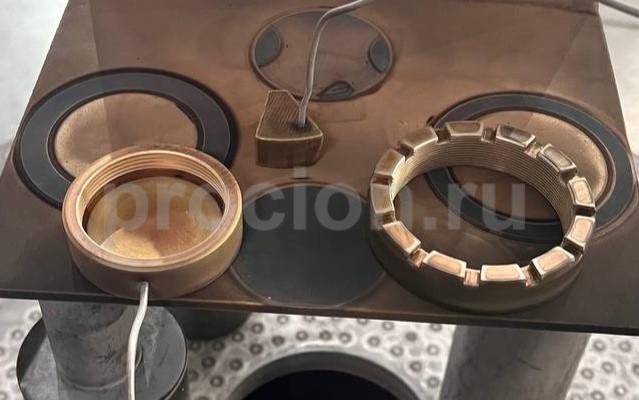

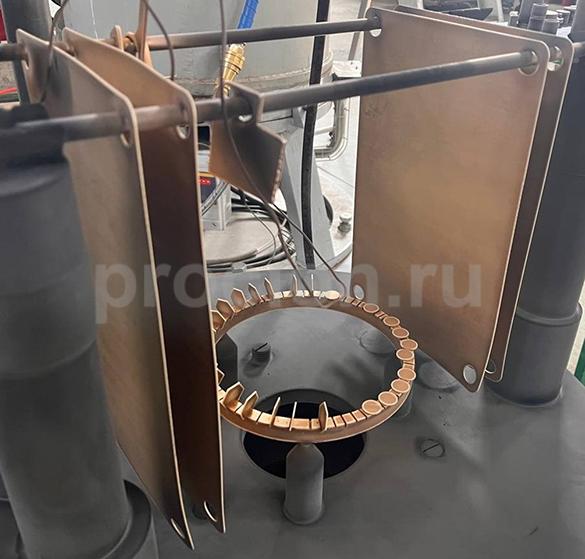

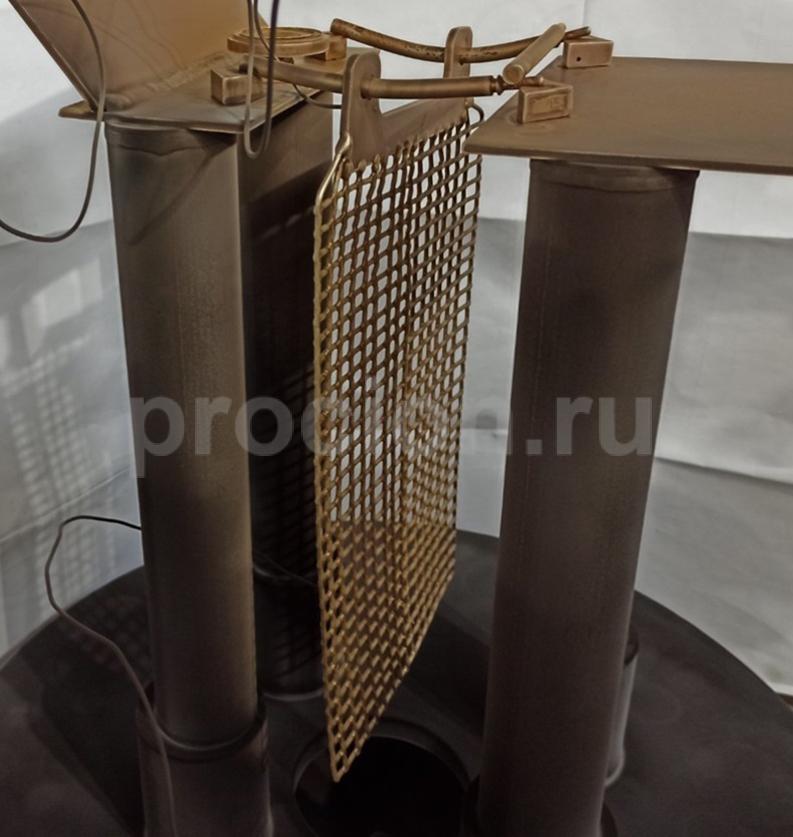

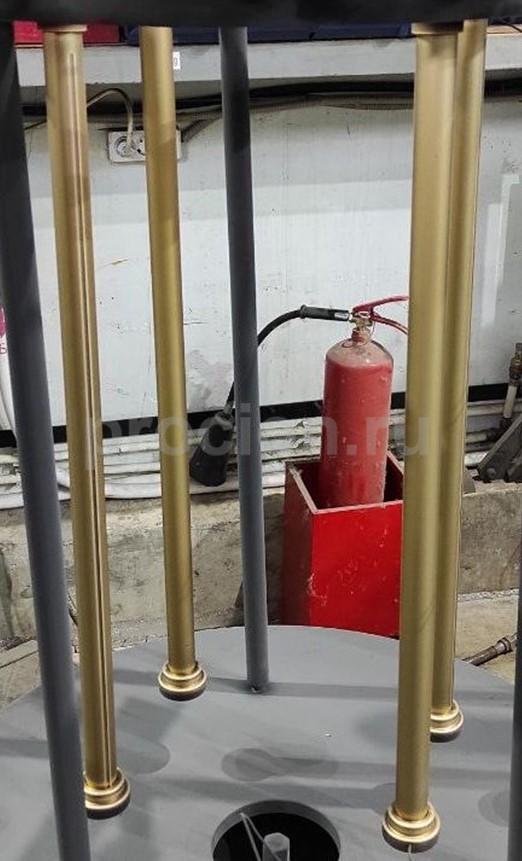

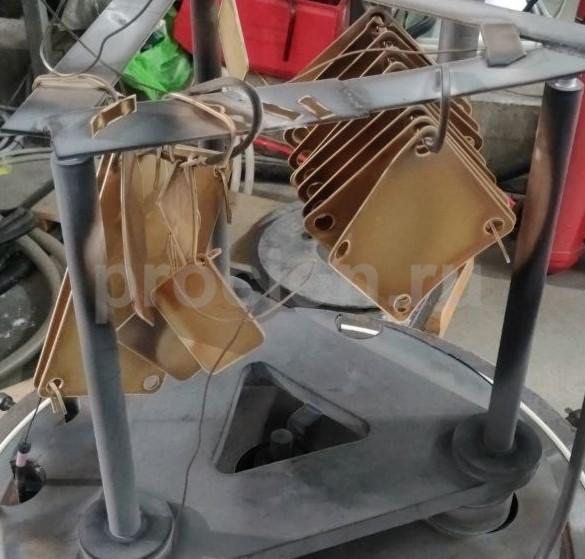

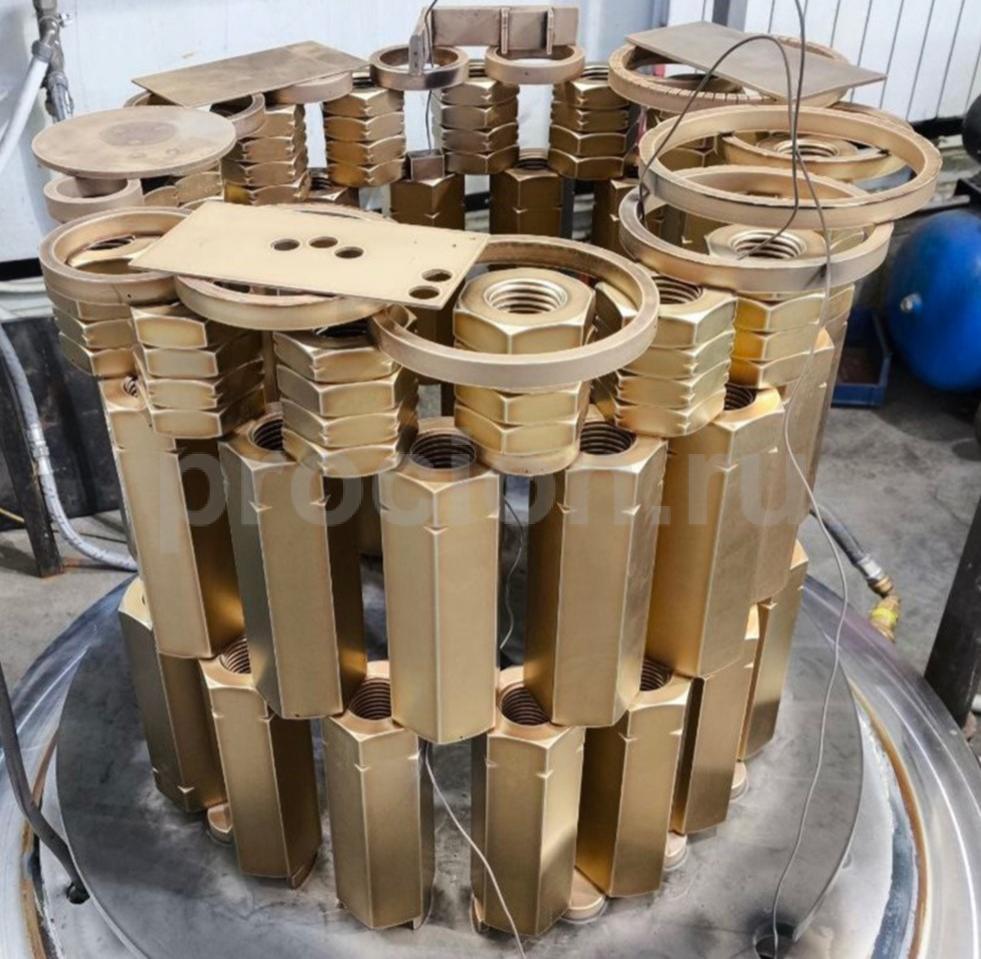

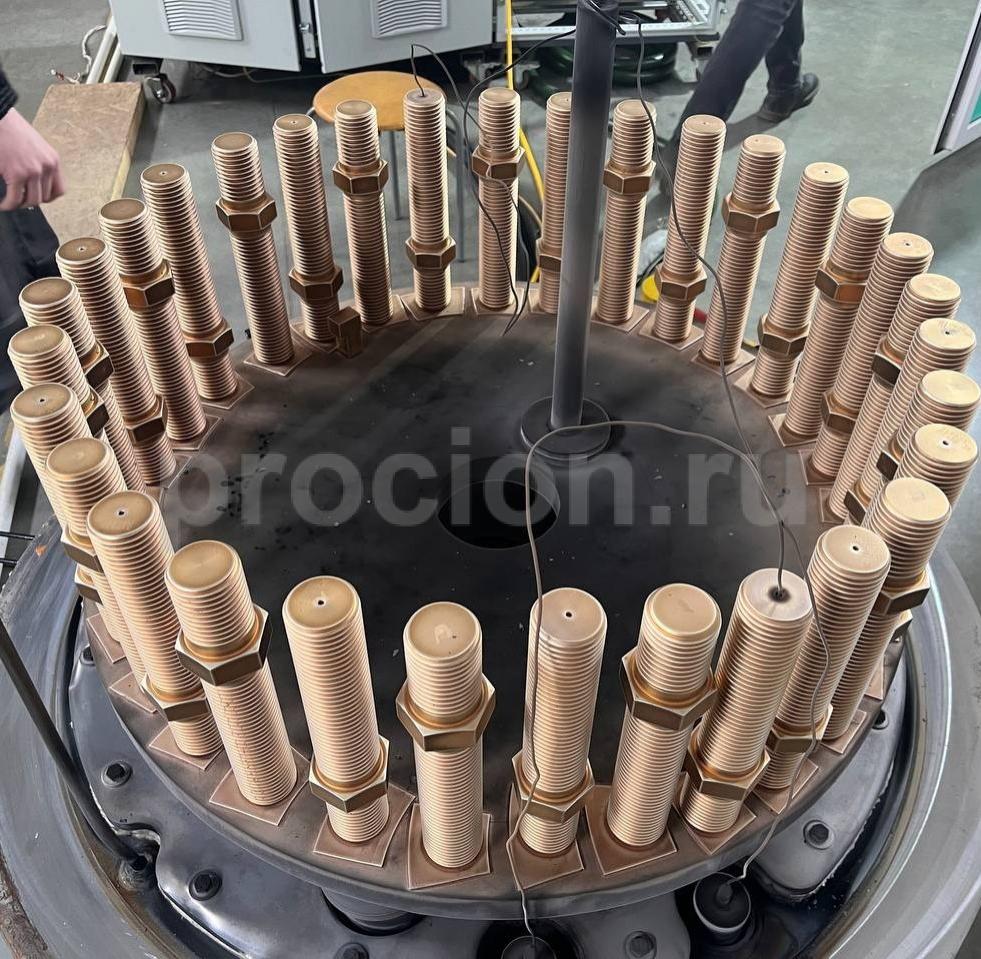

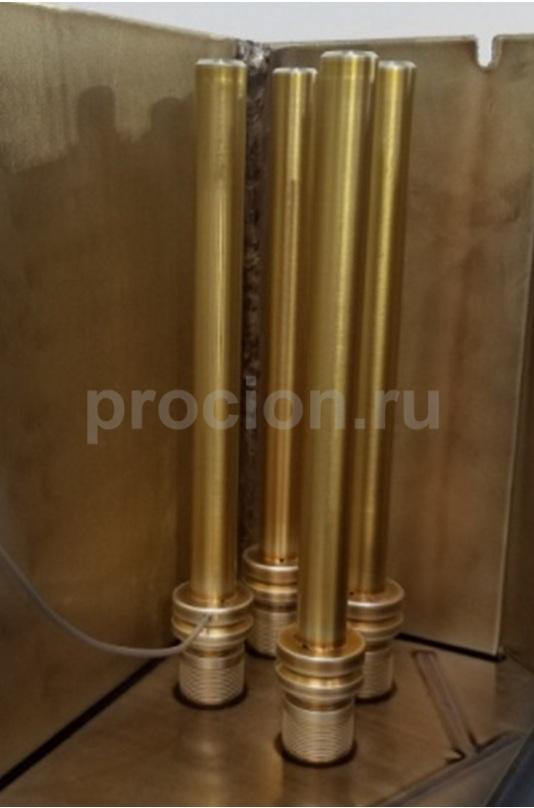

Рисунок 1. Ионная ХТО изделий из титановых сплавов | |||
 |  |

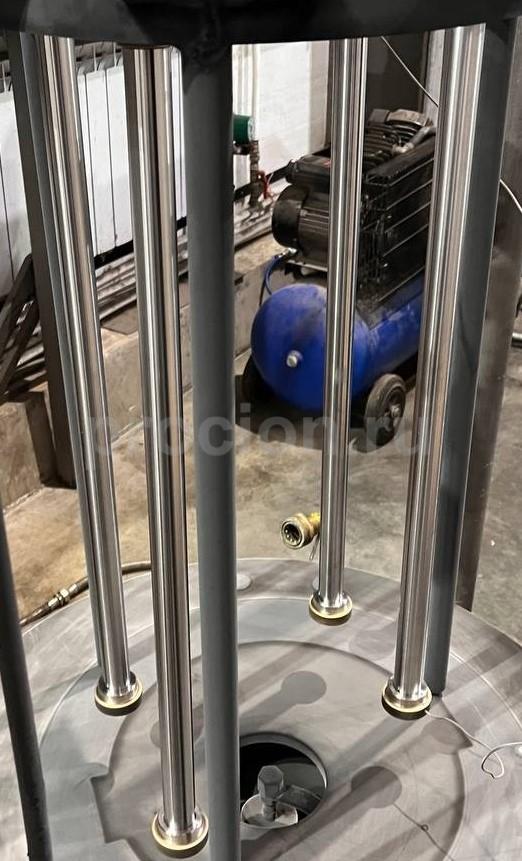

| До режима ионной ХТО | |
 |  |

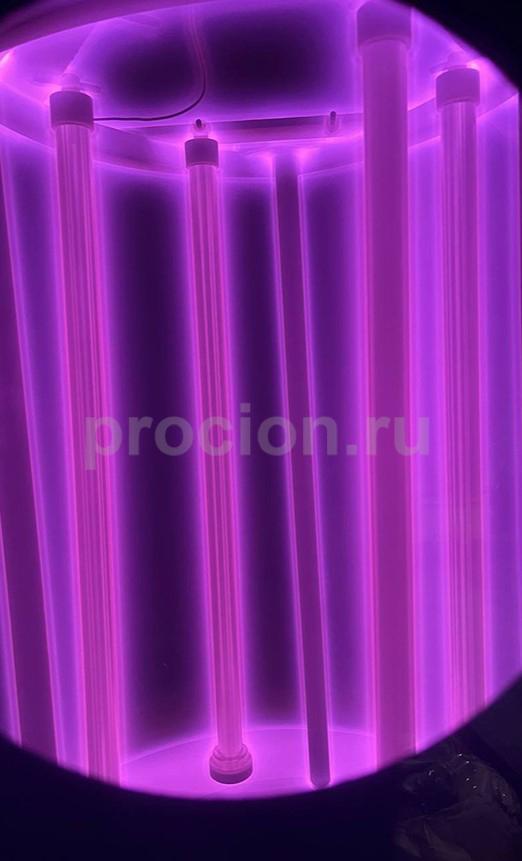

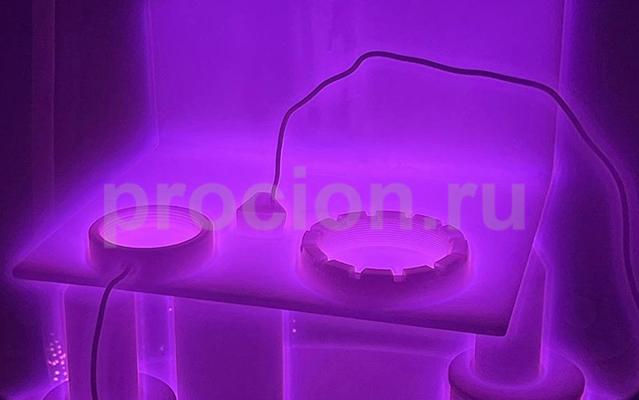

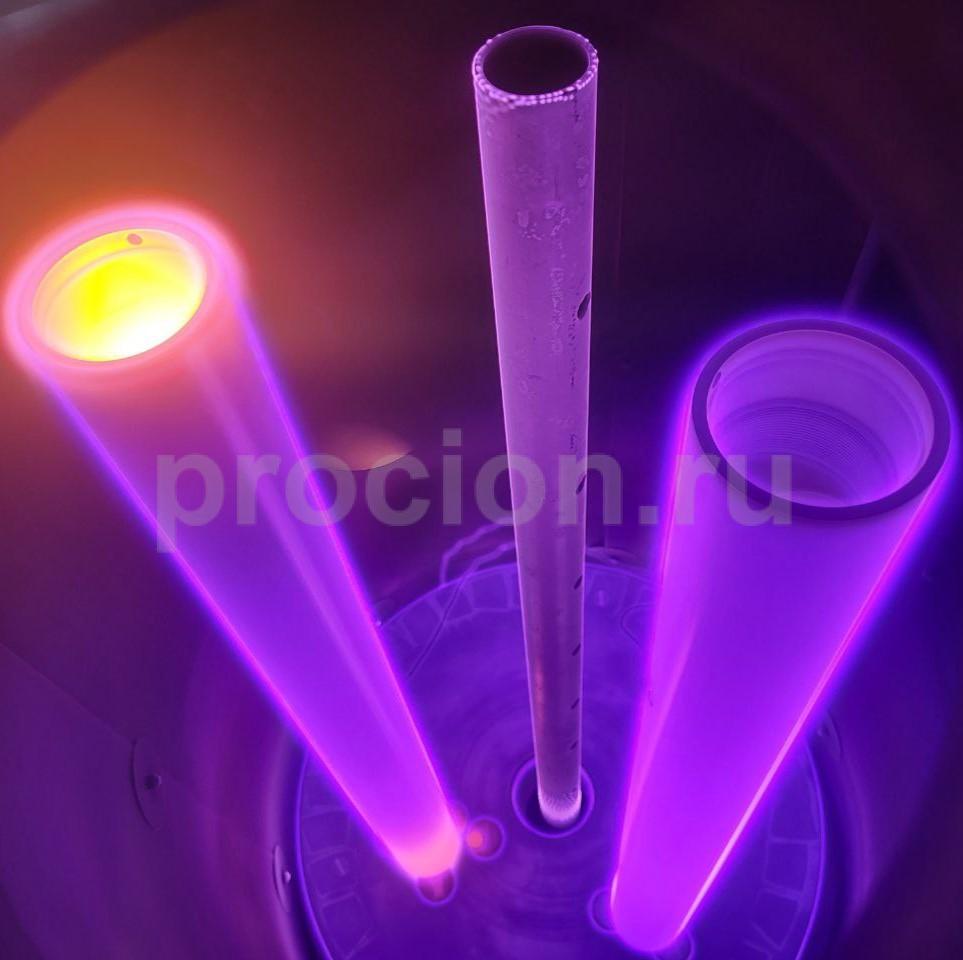

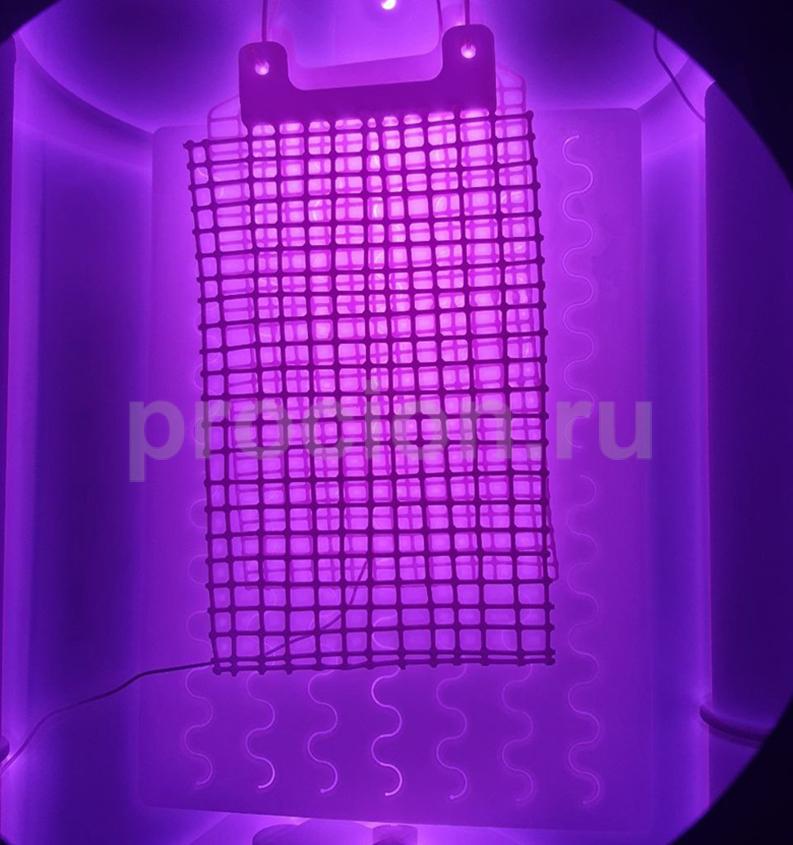

| В плазме во время режима ИХТО | При отключении плазмы во время режима ИХТО |
 |  |

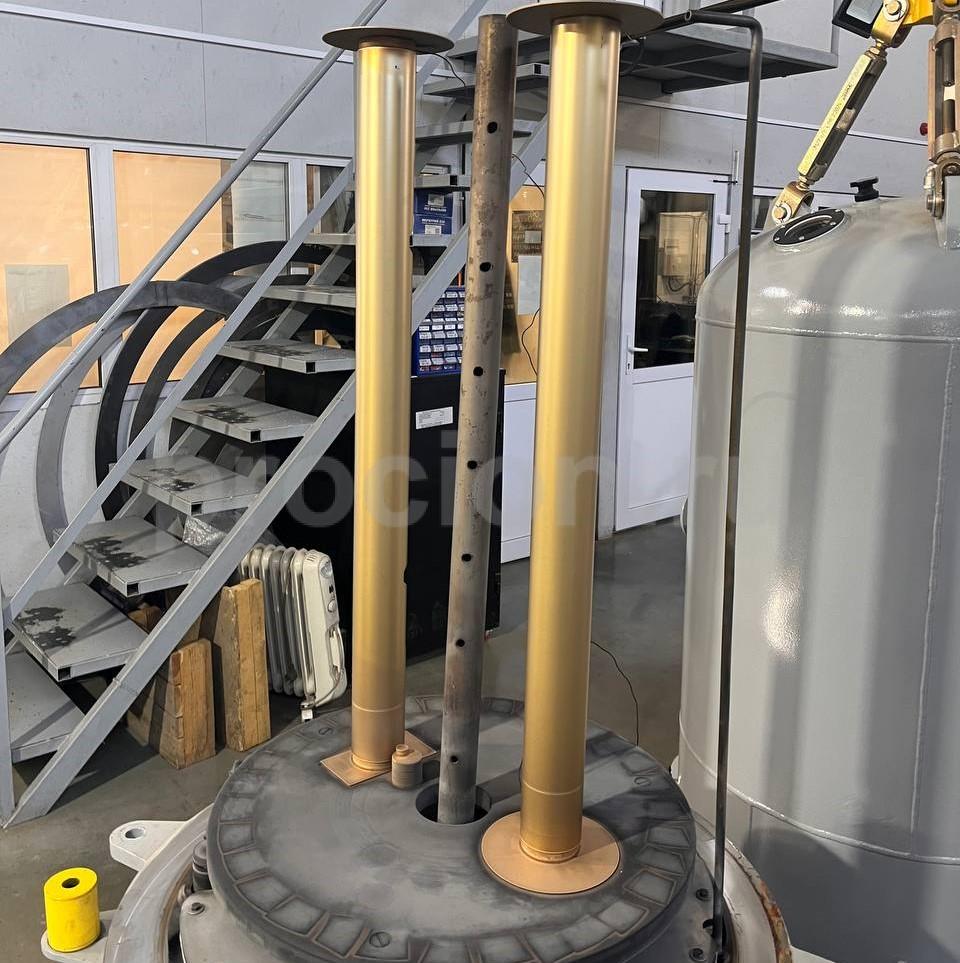

| После режима ИХТО | |

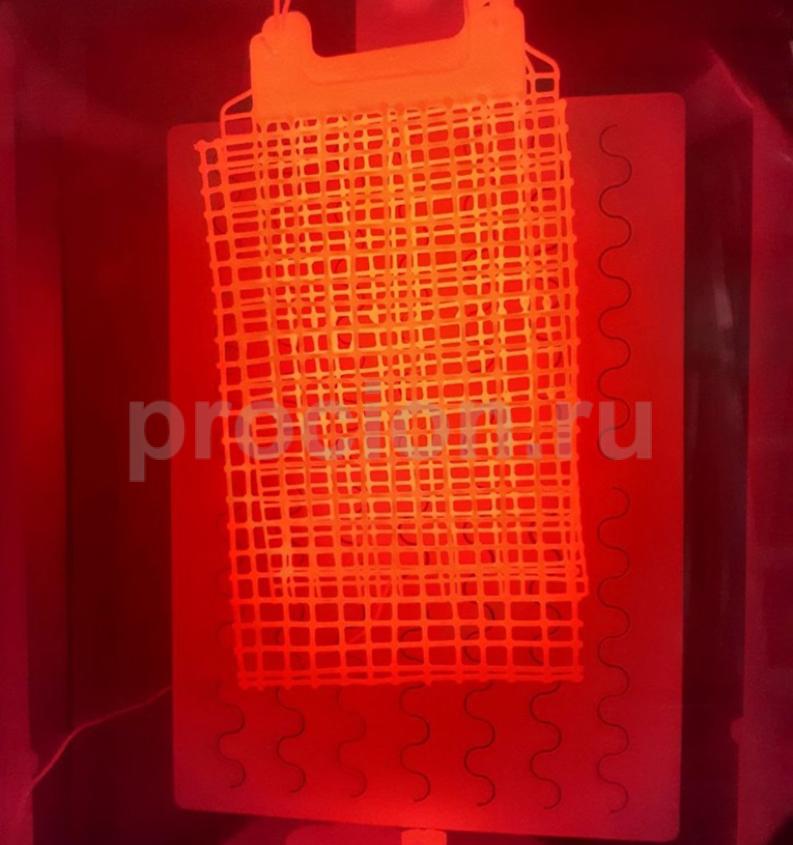

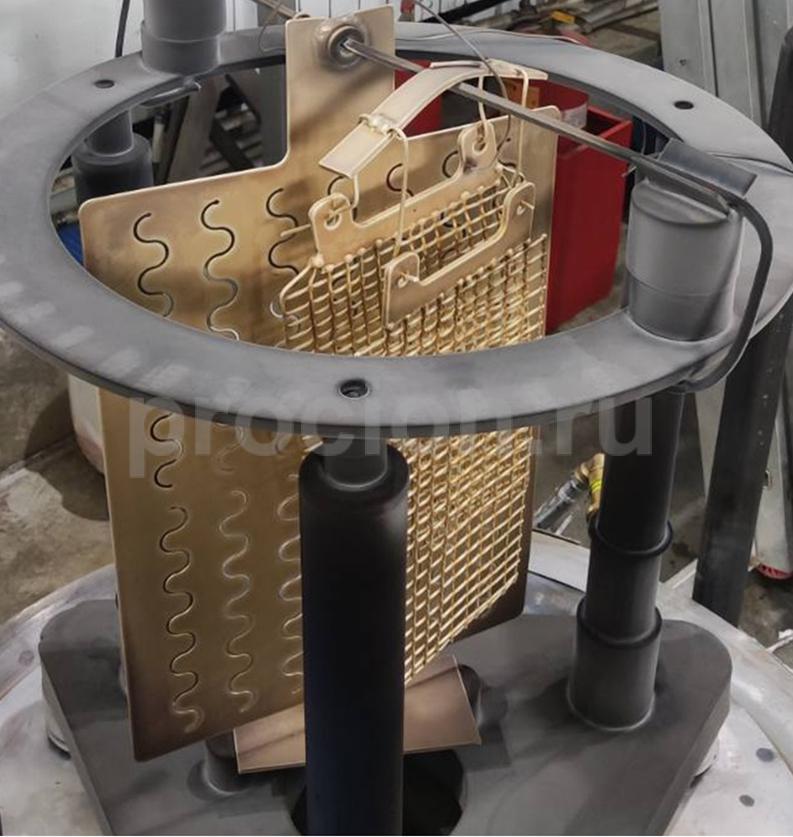

Рисунок 2. Ионная ХТО титановых анодов | |
Упрочнённые титановые аноды применяются для переработки токсичных и ядовитых веществ в химических реакторах, стойкость к воздействию агрессивной среды увеличивается в десятки раз.
 |  | ||
 |  | ||
Рисунок 3. Медицинские титановые винты после ионной ХТО | |||
РЕЗУЛЬТАТЫ ИССЛЕДОВАНИЙ
Таблица 1. Характеристики азотированного слоя
| ВТ-20 | ВТ-41 | ВТ-3 | ВТ-1-0 | ВТ-6 | |
| Поверхностная микротвердость HV 0.1, кгс/мм2 | 705 – 805 | 720 – 840 | 745 - 805 | 775 - 890 | 690 - 755 |
| Глубина слоя по микроструктуре, hм, мкм | 2 – 3 | 3 – 4 | 3 - 4 | 20 - 30 | 10 - 15 |
| Глубина слоя по микроструктуре, hс, мкм | 36 | 30 | 34 | 50 | 33 |
| Хрупкость по шкале ВИАМ | 1 балл, не хрупкий | ||||
 |
Рисунок 4. Микроструктура азотированного слоя сплава титана ВТ-20 |
 |
Рисунок 5. Микроструктура азотированного слоя сплава титана ВТ-41 |
 |
Рисунок 6. Микроструктура азотированного слоя сплава титана ВТ-3 |
 |
Рисунок 7. Микроструктура азотированного слоя титана марки ВТ-1-0 |
 |
Рисунок 8. Микроструктура титана марки ВТ-1-0 после ионного азотирования при использовании светового фильтра |
 |
Рисунок 9. Микроструктура азотированного слоя титана марки ВТ-6 при использовании светового фильтра |
 |
Рисунок 10. График распределения микротвердости по глубине азотированного слоя |
 |
Рисунок 11. График распределения микротвердости по глубине азотированного слоя |
В настоящее время научно-исследовательские работы по упрочнению изделий из сплавов титана методами ИХТО продолжаются. Получены положительные результаты, однако ведется отработка режимов, которые позволят получить оптимальные характеристики азотированного слоя на титановых сплавах.
