ПОЯСНЕНИЯ К СТАНДАРТАМ ASME B16.5-2013 (ANSI) и ASME B16.47-2017 (ANSI), ОСНОВНЫЕ ОТЛИЧИЯ ОТ РОССИЙСКИХ ФЛАНЦЕВЫХ СТАНДАРТОВ
Данные стандарты к фланцам разработаны Американским Обществом Инженеров-Механиков (American Society of Mechanical Engineers, ASME) и Американским Национальным Институтом Стандартов (American National Standards Institute, ANSI). ANSI прекратил публикацию и разработку стандарта для фланцев B16 еще в 1996 году. И в настоящее время существует только один актуальный американский стандарт для фланцев - это В16 ASME. Однако в России до сих пор для американских фланцевых стандартов сохраняется двойное название ASME/ANSI или ASME (ANSI). Для фланцев и фланцевых соединений стандарт В16 ASME регламентирует следующие параметры: номинальное давление, рабочая температура, марки сталей, размеры, допуски, маркировку, исполнения, конфигурацию уплотнительной поверхности, тип крепежа.
При заказе фланцев ASME / ANSI возможны трудности, так как логика американского стандарта отличается от российского, единицы измерения в американском стандарте представлены сразу в двух системах мер - английской и метрической. Однако английская система мер принята за основную. Для удобства покупателей фланцев ASME / ANSI на нашем сайте мы приводим краткие пояснения основных отличий американского стандарта от российских ГОСТов, также приводим формулы пересчета единиц измерения из английской системы мер в метрические.
ФОРМУЛЫ ПЕРЕСЧЕТА ИЗ АНГЛИЙСКОЙ В МЕТРИЧЕСКУЮ СИСТЕМУ МЕР
НОМИНАЛЬНЫЙ ДИАМЕТР | |||
Номинальный диаметр (NPS) | ⇒ | Условный проход (DN, Ду) | NPS х 25 = DN |
ТЕМПЕРАТУРА | |||
Фаренгейт (F0) | ⇒ | Цельсий (C0) | (F0 - 32) / 1,8 = С0 |
Цельсий (C0) | ⇒ | Фаренгейт (F0) | С0 х 1,8 + 32 = F0 |
ДЛИНА | |||
Дюйм (inch, in, '') | ⇒ | Миллиметр | inch x 25,4 = мм |
МАССА | |||
Фунт (lb) | ⇒ | Килограмм (кг) | lb x 0,453592 = кг |
ДАВЛЕНИЕ | |||
Фунт на квадратный дюйм (psi, lbs, lbf/inc2) | ⇒ | Мега Паскаль (МПа) | psi x 6894,76 х 106 = МПа |
Фунт на квадратный дюйм (psi, lbs, lbf/inc2) | ⇒ | Атмосфера (ат) | psi х 70,307⋅10−3 = ат |
В отличие от отечественных и европейских стандартов, номинальный диаметр (условный проход, Ду, Dу, DN) фланцев ASME / ANSI измеряется в дюймах (1” = 25,4 мм). Номинальный диаметр в каталоге фланцев ASME / ANSI обозначается как “NPS”. Стандарт В16 ASME по размеру фланцев разделен на два стандарта:
ФЛАНЦЫ ASME B16.5-2013 - Трубопроводные фланцы и фланцевые фитинги от ½ NPS до 24 NPS (Pipe Flanges and Flanged Fittings NPS 1/2 Through NPS 24) / смотреть стандарт
Стандарт ASME B16.5-2013 (ANSI) регламентирует параметры фланцев с условным диаметром от ½ NPS до 24 NPS, что по российским стандартам соответствует диапазону ряда номинальных диаметров (DN) от 12 до 600. Спецификация определяет для фланцев семь классов давления (Pressure Classes): 150, 300, 400, 600, 1500, 2500.
ФЛАНЦЫ ASME B16.47-2017 - Стальные фланцы больших диаметров от 26 NPS до 60 NPS (Large Diameter Steel Flanges NPS 26 Through NPS 60) / смотреть стандарт
Стандарт ASME B16.47-2006 (ANSI) регламентирует параметры фланцев с условным диаметром от 26 NPS до 60 NPS, что по российским стандартам соответствует диапазону ряда номинальных диаметров (DN) от 700 до 1600. Спецификация определяет для фланцев шесть классов давления (Pressure Classes): 75, 150, 300, 400, 600, 900.
Для быстрого перевода ряда номинальных диаметров из NPS (ASME) в DN (ГОСТ) умножьте значение NPS на 25 или воспользуйтесь таблицей 1:
Таблица 1. Номинального диаметра фланцев по ASME B16 и по ГОСТ
ASME B16.5 | ||||||||||||||||||
NPS (дюймы): | ½ | ¾ | 1 | 1 ¼ | 1 ½ | 2 | 2 ½ | 3 | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 24 |
DN (мм): | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
ASME B16.47 | ||||||||||||||||||
NPS (дюймы): | 26 | 28 | 30 | 32 | 36 | 38 | 40 | 42 | 44 | 46 | 48 | 50 | 52 | 54 | 56 | 58 | 60 | |
DN (мм): | 650 | 700 | 750 | 800 | 900 | 950 | 1000 | 1050 | 1100 | 1150 | 1200 | 1250 | 1300 | 1350 | 1400 | 1450 | 1500 |
отсылайте на e-mail info@procion.ru или свяжитесь с менеджером по телефонам:
8 800 707-61-60 (звонок бесплатный), +7 (495) 160-1961, +7 (342) 224-14-44
с 7 до 16 часов по московскому времени
ЧТО ТАКОЕ КЛАСС ДАВЛЕНИЯ ПО АМЕРИКАНСКОМУ СТАНДАРТУ?
В американских стандартах на фланцы введены класс давления (Pressure Classes) их иногда называют классы прочности. Класс прочности определяет номинальное давление (Pressure Rating), на которое рассчитан фланец. Термин “номинальное давление” по американскому стандарту отличается от аналогичного термина российского стандарта. Номинальное давление по ASME это безразмерная величина, по которой можно определить, какое максимально допустимое давление выдерживает фланец выполненный из определенной марки стали при эксплуатации в условиях определенной температуры рабочей среды. То есть класс давления выражает отношение между материалом, температурой и давлением. В американских стандартах присутствуют специальные таблицы, по которым, зная номер класса давления, материал, и температуру рабочей среды можно узнать максимальное допустимое давление для данного фланца (см. таблицу 2). Максимально допустимое давление выражено в фунтах на квадратный дюйм.
Таблица 2. Зависимость максимального допустимого давление от номинального давления (Pressure Classes) и рабочей температуры для фланцев выполненных из углеродистых сталей (A105 / A350 LF2 / A350 LF3 / A350 LF6)
КЛАСС ДАВЛЕНИЯ ДЛЯ ФЛАНЦЕВ ASME | |||||||
150# | 300# | 400# | 600# | 900# | 1500# | 2500# | |
Температура рабочей среды, F0 (C0) | Максимальное допустимое давление (в фунтах на кв. дюйм) | ||||||
< 100 F0 (< 38 C0) | 285 | 740 | 985 | 1480 | 2220 | 3705 | 6170 |
200 F0 (94 C0) | 260 | 680 | 905 | 1360 | 2035 | 3395 | 5655 |
300 F0 (150 C0) | 230 | 655 | 870 | 1310 | 1965 | 3270 | 5450 |
400 F0 (205 C0) | 200 | 635 | 845 | 1265 | 1900 | 3170 | 5280 |
500 F0 (260 C0) | 170 | 605 | 805 | 1205 | 1810 | 3015 | 5025 |
600 F0 (316 C0) | 140 | 570 | 755 | 1135 | 1705 | 2840 | 4730 |
650 F0 (344 C0) | 125 | 550 | 730 | 1100 | 1650 | 2745 | 4575 |
700 F0 (370 C0) | 110 | 530 | 710 | 1060 | 1590 | 2655 | 4425 |
750 F0 (400 C0) | 95 | 505 | 675 | 1015 | 1520 | 2535 | 4230 |
800 F0 (427 C0) | 80 | 410 | 550 | 825 | 1235 | 2055 | 3430 |
850 F0 (455 C0) | 65 | 320 | 425 | 640 | 955 | 1595 | 2655 |
900 F0 (482C0) | 50 | 230 | 305 | 460 | 690 | 1150 | 1915 |
950 F0 (510 C0) | 35 | 135 | 185 | 275 | 410 | 685 | 1145 |
1000 F0 (538 C0) | 20 | 85 | 115 | 170 | 255 | 430 | 715 |
* На таблице 1 видно, что для фланца с номером 150 максимально допустимое давление приближается к номинальному давлению при рабочей температуре среды равной 600 F0 (316 C0). При высоких рабочих температурах максимальное допустимое давление фланцев меньше значения номинального, а при низких - больше.
** Подобные таблицы для различных марок сталей приведены в стандартах ASME B16.5 и ASME B16.47.
Для быстрого перевода класса давления по ASME в номинальное давление (PN) российского стандарта воспользуйтесь таблицей 3.
Таблица 3. Соответствие между классом давления по ASME и номинальным давлением (PN) по ГОСТ
Класс давления по ASME | 150# | 300# | 400# | 600# | 900# | 1500# | 2500# |
Номинальное давление по ГОСТ (PN, МПа) | 2 | 5 | 6,8 | 10 | 15 | 25 | 42 |
Нужно понимать, что если два фланца имеют одинаковый условный диаметр и выполнены из одинакового материала, но разный класс давления, то фланец с более низким классом будет меньше и легче, чем фланец с более высокими характеристиками (см. рисунок 1). Соответственно, цена на фланцы ASME зависит от класса давления, чем выше класс давления, тем дороже фланец.

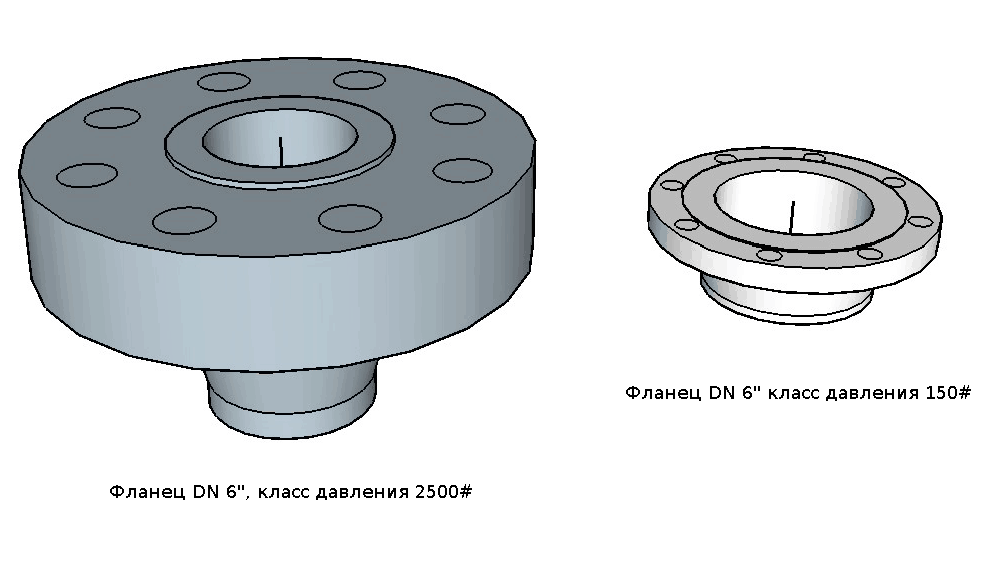

Рисунок 1. Условное соотношение размеров фланцев одного диаметра DN 6'' при различных значениях класса давления
КЛАСС ДАВЛЕНИЯ ДЛЯ ФЛАНЦЕВ ASME | |||||
150# | 300# | 600# | 900# | 1500# | 2500# |
ТИПЫ ФЛАНЦЕВ ASME B16
По способу монтажа на трубу в стандарте ASME B16.15 представлено шесть типов конструкций фланцев, а для фланцев больших диаметров ASME B16.47 - три типа конструкций. (см. таблицы 4 и 5).
Таблица 4. Типы фланцев ASME B16.15
ТИП ФЛАНЦА | НОМИНАЛЬНОЕ ДАВЛЕНИЕ | НОМИНАЛЬНЫЙ ДИАМЕТР | |||
ASME - Класс давления | ГОСТ - PN, МПа | ASME - NPS, дюймы | ГОСТ - Ду, мм. | ||
Welding Neck (WN) Фланец приварной встык (воротниковый) | 150 - 2500 | 2 - 42 | 1/2" - 24" | 15 - 600 | |
Slip-On Welding (SO) Фланец приварной | 150 - 1500 | 2 - 25 | 1/2" - 24" | 15 - 600 | |
Socket Welding (SW) Фланец приварной с впадиной под сварку | 150 - 1500 | 2 - 25 | 1/2" - 3" | 15 - 80 | |
Screwed/Threaded (ST) Фланец с резьбой | 150 - 2500 | 2 - 42 | 1/2" - 24" | 15 - 600 | |
Lapped (L) Фланец приварной внахлест | 150 - 2500 | 2 - 42 | 1/2" - 24" | 15 - 600 | |
Blind Flanges Фланцевая заглушка | 150 - 2500 | 2 - 42 | 1/2" - 24" | 15 - 600 |
отсылайте на e-mail info@procion.ru или свяжитесь с менеджером по телефонам:
8 800 707-61-60 (звонок бесплатный), +7 (495) 160-1961, +7 (342) 224-14-44
с 7 до 16 часов по московскому времени
Таблица 5. Тип фланцев ASME B16.47
ТИП ФЛАНЦА | НОМИНАЛЬНОЕ ДАВЛЕНИЕ | НОМИНАЛЬНЫЙ ДИАМЕТР | |||
ASME - Класс давления | ГОСТ - PN, МПа | ASME - NPS, дюймы | ГОСТ - Ду, мм. | ||
Welding Neck (WN) Фланец приварной встык (воротниковый) | 75 - 600 900 | 1 - 10 15 | 26" - 60" 26'' - 48'' | 650 - 1500 650 - 1200 | |
Slip-On Welding (SO) Фланец приварной | 75 - 350 | 1 - 5 | 26'' - 60'' | 650 - 1500 | |
Blind Flanges Фланцевая заглушка | 75 - 600 900 | 1 - 10 15 | 26'' - 60'' 26" - 48" | 15 - 600 650 - 1200 |
ИСПОЛНЕНИЯ ФЛАНЦЕВ ASME / ANSI
В американских стандартах для фланцев определено 9 исполнений соединительных поверхностей (см таблицу 6):
Таблица 6. Исполнения соединительных поверхностей фланцев (Flange Facing) по ASME B16.5 и ASME B16.47

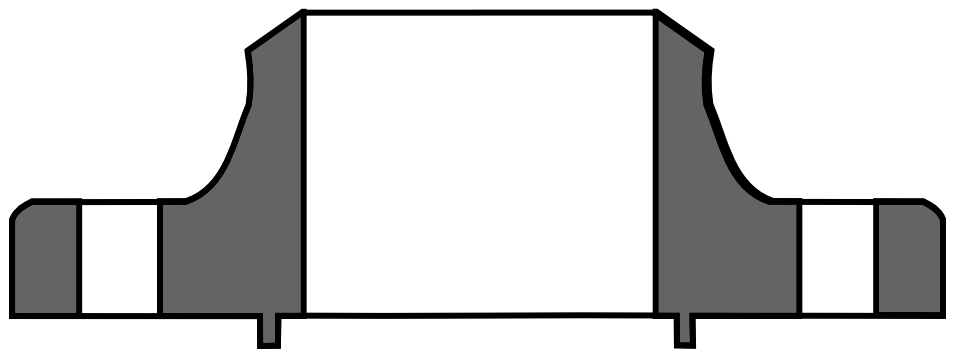

ИСПОЛНЕНИЕ ФЛАНЦА | НОМИНАЛЬНОЕ ДАВЛЕНИЕ | ||
ASME - Класс давления | ГОСТ - PN, МПа | ||
Raised face (RF) Соединительный выступ для классов давления 150 и 300 | 150 - 300 | 2 - 4 | |
Raised face (RF) Соединительный выступ для классов давления более 400 | > 400 | > 5 | |
Small male face (SM) Узкий выступ - "папа" | > 300 | > 4 | |
Small female face (SF) Узкая впадина - "мама" | > 300 | > 4 | |
Large male face (LM) Широкий выступ - "папа" | > 300 | > 4 | |
Large female face (LF) Широкий впадина - "мама" | > 300 | > 4 | |
Small tongue face (ST) Узкий шип | > 300 | > 4 | |
Small groove face (SG) Узкий паз | > 300 | > 4 | |
Large tongue face (LT) Широкий шип | > 300 | > 4 | |
Large groove face (LG) Широкий паз | > 300 | > 4 | |
Ring joint face (RJF) Исполнение под соединительное кольцо овального или восьмиугольного сечения | > 150 | > 2 |
