Цены на штампосварные отводы, переходы, тройники, днища рассчитываются по предварительной заявке:
Тел./факс +7(342) 224-14-44 (с 7 до 16 часов по московскому времени)
e-mail: info@procion.ru
Доставку осуществляем по всей РФ: по Перми и до ТК бесплатно, а в регионы следующими транспортными компаниями по согласованной стоимости.

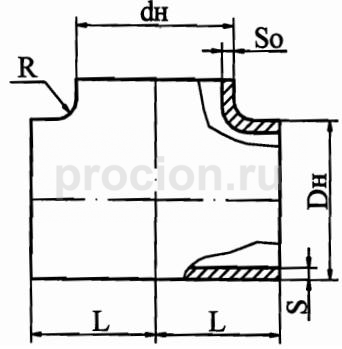

Детали соединительные и узлы магистральных и промысловых трубопроводов по ТУ 102-488-95.

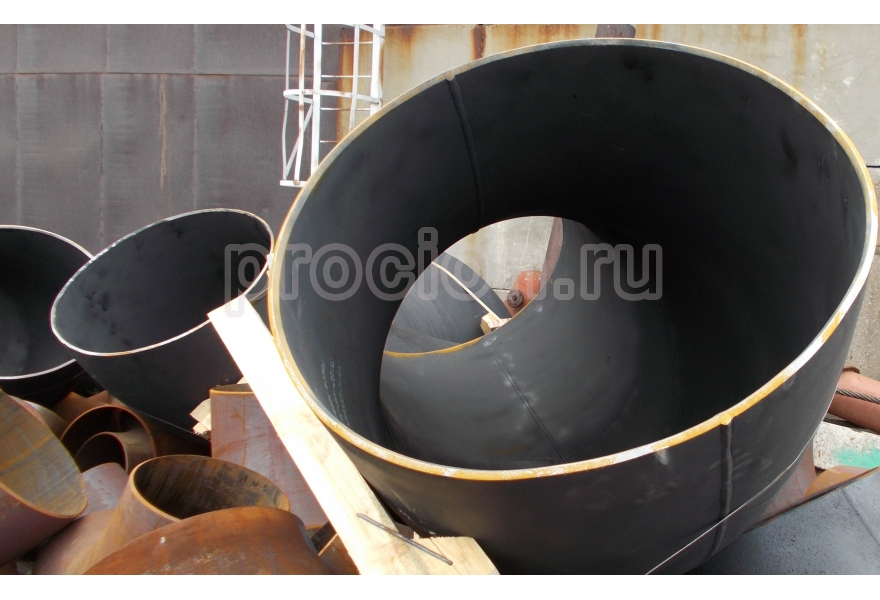

Детали трубопроводов диаметром свыше 530 мм изготавливаются штампосварными из двух листов.

Наша компания готова поставить:

Основные параметры:

  • диаметры присоединяемых труб от 530 до 1420 мм;
  • толщины стенок от 8 мм до 32 мм;
  • угол загиба отводов 30, 45, 60, 90 градусов;
  • материал: сталь 09Г2С, 10Г2ФБЮ;
  • давление Ру: до 10 МПа (100 кгс/см²);
  • схемы соединения.

Детали изготавливаются класса прочности К48 - К60.
Возможна поставка отводов сварных секционных диаметром от 530 до 1420 мм, с углом поворота 15, 30, 45, 60, 90 градусов и радиусом поворота 1,5ДУ и 5ДУ.

Соединительные детали с наружным полиуретановым покрытием по ТУ 1469-002-04834179-2005

1. Детали с наружным изоляционным покрытием по ТУ 1469-002-04834179-2005 (взамен ТУ 1469-002-04834179-2001) применяются при строительстве, реконструкции и капитальном ремонте магистральных трубопроводов, насосных и компрессорных станций и других объектов газовой промышленности.

2. Покрытие наносится на соединительные детали (отводы, тройники, переходы, днища), монтажные узлы трубопроводов, отводы гнутые диаметром от 219 до 1420 мм включительно, сортамент и характеристики которых соответствуют требованиям ГОСТ 17375, ГОСТ 30753, ГОСТ 24950, ТУ 102-488 или другой нормативно-технической документации утвержденной в установленном порядке и согласованной с заказчиком.

3. Наружные покрытия изделий, применяемых для строительства магистральных газопроводов, может иметь следующие типы исполнения:

  • Тип Пк-40 - для объектов газовой промышленности с максимальной температурой эксплуатации +40°С;
  • Тип Пк-60 - для объектов газовой промышленности с максимальной температурой эксплуатации +60°С;
  • Тип Пк-80 - для объектов газовой промышленности с максимальной температурой эксплуатации +80°С;
  • Тип Пк-100 - для объектов газовой промышленности с максимальной температурой эксплуатации +100°С.

Выбор типа покрытия изделий в зависимости от максимальной температуры эксплуатации согласовывается с Заказчиком.

4. Наружное покрытие должно выдерживать воздействие окружающей среды без отслаивания, растрескивания и нарушения сплошности в интервале температур в соответствии с таблицей 1:

Таблица 1 - Интервалы температур


Тип
Температура окружающей среды, °С
Транспортирование,
погрузочно-разгрузочные работы
ХранениеСтроительно-монтажные
работы
Эксплуатация
Пк-40от - 40 до +50от -50 до +50от -30 до +40

от -20 до +40

Пк-60от -40 до +50от -50 до +50от -30 до +40от -20 до +60
Пк-80от -40 до +50от -50 до +50от -30 до +40от -20 до +80
Пк-100от -40 до +50от -50 до +50от -30 до +40от -20 до +100

*Примечание - допускается повышение температуры эксплуатации на 20°С при проведении пуско-наладочных работ.

5. Длина неизолированных концевых участков для соединительных деталей и монтажных узлов трубопроводов изготавливается согласно таблице 2:

Таблица 2 - Длина неизолированных концевых участков

Тип изделияНормативный
документ
Угол поворота,
град.
Условный
проход
магистрали,
Длина
неизолированных
концевых участков
на деталях
без переходных
и удлинительных
колец, мм
Длина
неизолированных
концевых участков
на деталях
с переходными
и удлинительными
кольцами, мм
МагистральОтветвление
Отводы
крутоизогнутые
ГОСТ 1737590°219-42680±20--
Отводы
крутоизогнутые
ГОСТ 3075345°
90°
530-63080±20--
Отводы
штампосварные
(Газ)ТУ 102-48845°720-82080±20-130±20
90°130±20-
Отводы
штампосварные
(Газ) ТУ 102-48845°
90°
1020-1420130±20-130±20
Отводы
гнутые
(Газ) ТУ 102-48810 - 90°219-1420130±20--
Отводы
гнутые
ГОСТ 2495010 - 27°219-1420130±20--
Переходы
штампосварные
(Газ) ТУ 102-488-530-142080±20-130±20
Тройники
штампосварные
(Газ) ТУ 102-488-530-102080±2080±20130±20
Тройники
штампосварные
(Газ) ТУ 102-488-1220-1420130±2080±20130±20
Переходы
штампосварные
(Газ) ТУ 102-488-530-142080±20-130±20
Днища(Газ) ТУ 102-488-1020-142080±20--
530-1420-130±20

Длина неизолированных концевых участков на монтажных узлах трубопроводов соответствует длине неизолированных концевых участков соответствующих изделий.
Длина неизолированных концевых участков на изделиях не указанных в таблице составляет (80±20) мм или (130±20) мм.
Выбор длины зависит от типоразмера изделия и согласовывается с заказчиком.

6. Применяемые марки покрытия - таблица 3

Таблица 3.

№
п/п
Марка покрытияТип
исполнения
Минимальная
толщина покрытия, мм
1КарбофлексПк-602,5
2Сopon Hycote 165Пк-402,0
3Protegol UR-Coating 32-55 R (RR)Пк-402,0
4Protegol UR-Coating 32-55 HПк-602,0
5УризолПк-602,5

*Минимальная толщина покрытия соответствует «Техническим требованиям ОАО «Газпром» к наружным покрытиям на основе термореактивных материалов для антикоррозионной защиты труб, соединительных деталей, запорной арматуры и монтажных узлов трубопроводов с температурой эксплуатации от -20°С до +100°С» от 02.08.2005 г.

7. По ГОСТ 51164-98 «Трубопроводы стальные магистральные. Общие требования к защите от коррозии» защитное покрытие соответствует усиленному типу.

8. Наружное покрытия отвечает «Техническим требованиям ОАО «Газпром» к наружным покрытиям на основе термореактивных материалов для антикоррозионной защиты труб, соединительных деталей, запорной арматуры и монтажных узлов трубопроводов с температурой эксплуатации от -20°С до +100°С» от 02.08.2005 г.

9. Пример условного обозначения соединительных деталей с наружным покрытием при заказе и в другой документации:

Отвод крутоизогнутый штампосварной с углом поворота 90°, с наружным диаметром 1020 мм, толщиной стенки присоединяемой трубы 18.7 мм класса прочности К60, на рабочее давление 7,5 МПа, при коэффициенте условий работы 0,6, для климатического исполнения У, изготовленный по ТУ 102-488-05, с наружным антикоррозионным покрытием с максимальной температурой эксплуатации +40°С (Пк-40) по ТУ 1469-002-04834179-2005:
ОКШС 900 1020 (18,7)-К60-7,5-0,6-У ТУ 102-488-05
Пк-40 ТУ 1469-002-04834179-2005

А также имеем возможность у штампосварных деталей повысить надежность, коррозионную стойкость, задиростойкость, уменьшить коэффициент трения путем применения технологии ионно-плазменного азотирования на собственных установках ионного азотирования.

Отправляйте заявки на химико-термическую обработку на свои и приобретенные у нас штампосварные отводы, переходы, тройники, днища на e-mail: ion@procion.ru или звоните по  тел./факс +7(342) 224-14-44 (с 7 до 16 часов по московскому времени).
Либо воспользуйтесь БЛОКОМ КНОПОК или ЗАКАЗАТЬ ОБРАТНЫЙ ЗВОНОК внизу страницы и мы сами свяжемся с вами.


Поставим детали соединительные и узлы магистральных и промысловых трубопроводов по ТУ 102-488-95. Детали трубопроводов диаметром свыше 530 мм изготавливаются штампосварными из двух листов. Изготавливаем штампосварные отводы, переходы, тройники, днища, отводы сварные секционные, отводы гнутые с радиусом гиба 5Ду и 10Ду. Детали изготавливаются класса прочности К48 - К60. Возможна поставка отводов сварных секционных диаметром от 530 до 1420 мм, с углом поворота 15, 30, 45, 60, 90 градусов и радиусом поворота 1,5ДУ и 5ДУ.
