Фланцы стальные ГОСТ 12820-80, ГОСТ 12821-80 (1062)

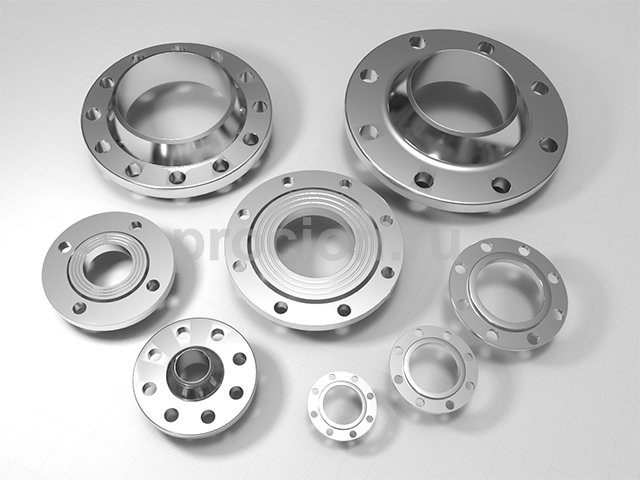

    Стальные плоские и воротниковые фланцы российского производства выполненные в соответствие со старыми стандартами ГОСТ 12820-80, 12821-80 из сталей марок: сталь 20, 09Г2С, 10Х17Н13М2Т (нержавеющая сталь), 12Х18Н10Т (нержавеющая сталь), 13ХФА (коррозионностойкая сталь), 15Х5М (жаропрочная сталь). На сайте представлены цены только для исполнения 1, однако у нас возможно купить и заказать все типы и любые исполнения стальных фланцев.

    см. раздел

ЧТО НУЖНО ЗНАТЬ О ФЛАНЦАХ, ЧТОБЫ ПРАВИЛЬНО СДЕЛАТЬ ЗАКАЗ?

что такое тип и исполнения фланцев, что такое комплект ответных фланцев, особенности монтажа фланцев, важные нюансы при заказе фланцев, для чего применяются фланцы выполненные из различных марок сталей, основные численные характеристики фланцев, государственные стандарты для фланцев

Фланец (флянец, flange) - это деталь трубопровода, которая обеспечивает разъемное герметичное соединения труб равных или разных диаметров между собой. С помощью фланцев к трубе также присоединяются элементы запорной, регулирующей и защитной арматуры: задвижки, заслонки, краны, клапаны. Фланцы также используются для присоединения к трубопроводу емкостей и сосудов, а также контрольно-измерительных приборов.


Конструкция фланца, тип и исполнение фланца


Фланец - это стальное кольцо (диск, если глухой фланец- заглушка фланцевая, могут быть квадратные фланцы или других форм) c центральным отверстием и трёмя и более соединительными отверстиями по краю окружности или периметра. Особенности конструкции фланца определяют его тип. Существует около десятка типов конструкции фланцев, но широко используемыми являются три типа: плоские фланцы, воротниковые фланцы, фланцы свободные на приварном кольце. Тип фланца определяет способ его монтажа на трубу / смотри Типы фланцев и способы монтажа на трубу.

Одна сторона фланца служит для соединения с другим фланцем, эта сторона называется соединительной или уплотнительной поверхностью. Уплотнительная поверхность фланца может быть плоской или содержать выступ, впадину,, паз, шип и т.п. Исполнение фланца определяется конструкцией его уплотнительной поверхности. Всего существует десять стандартных исполнений фланцев (десять стандартных конструкций уплотнительных поверхностей) / смотри Исполнения фланцев.

Фланцевое (межфланцевое) соединение

Соединительная поверхность одного фланца примыкает к соединительной поверхностью другого фланца. То есть фланец всегда соединяется только с другим фланцем такого же  или "ответного" ему типа. Соединение двух фланцев между собой называют - фланцевым соединением (межфланцевое соединение применяется для некоторых типов запорной арматуры, например затворов). Конструкция уплотнительной поверхности фланцев в соединении должна отвечать требованиям стандарта, условно выделяют "прямой" фланец и "ответный" к нему (выступ-впадина), не каждое исполнение фланцев можно соединять между собой / смотри Исполнения фланцев. Между соединительными поверхностями фланцев добавляется уплотнительная прокладка. В зависимости от конструкции соединительной поверхности уплотнительная прокладка может быть выполнена из паронита, фторопласта, или быть стальным кольцом овального(восьмиугольного) сечения. Крепеж фланцев между собой осуществляется с помощью резьбовых шпилек или болтов через совпадающие соединительные отверстия. Фланцевое соединение, это разъемное соединение. Возможность неоднократных циклов сборки/разборки - это основное преимущество фланцевых соединений по сравнению со сварными трубопроводными соединениями. Выбор сварного или фланцевого соединения зависит от конкретных условий эксплуатации и параметров рабочей среды трубопровода и определяется в конструкторской документации. Если участку трубопровода или трубопроводному оборудованию необходимы неоднократные технологические циклы сборки разборки, то такой участок обязательно оборудуется фланцевыми соединениями.

Что такое комплект ответных фланцев (КОФ)?

В случае, когда фланцевое соединение используется для объединения участков трубопровода, такое соединения обязательно состоит из следующих элементов: два фланца соответствующих исполнений  (прямой и ответный), уплотнительная прокладка, крепеж (шпильки или болты, гайки, шайбы). Следовательно при покупке фланцев нет смысла заказывать отдельно фланцы, отдельно крепеж, отдельно уплотнительные прокладки, гораздо более удобно заказать сразу комплект деталей. Комплект деталей и элементов необходимый для обустройства фланцевого соединения называется комплектом ответных фланцев (КОФ). Если необходимо заказать с нашего сайта комплекты ответных фланцев, обговорите этот момент при телефонном разговоре с нашим менеджером. При составлении заявки укажите что нужны именно комплекты ответных фланцев. Цены на фланцы вы можете узнать на каталога нашего сайта или скачать прайс по ссылке: прайс на трубопроводную продукцию “ООО Процион”.

Типы фланцев и способы монтажа на трубу

Существует три основных типа конструкции фланцев:

Фланцы плоские приварные:

Деталь представляет собой плоский стальной диск с центральным рабочим отверстием и несколькими крепежными отверстиями по периферии окружности. Одна сторона плоского фланца является соединительной поверхностью. При монтаже плоский фланец одевается на торец трубы и крепится к трубе двумя сварными швами. Сварные швы обустраиваются по линиям окружности центрального рабочего отверстия фланца, один шов идет с внешней стороны фланца, другой - со стороны соединительной поверхности.

Фланцы свободные на приварном кольце:

Деталь состоит из двух частей: фланец и приварное кольцо. Фланец не имеет соединительной поверхности. Соединительная поверхность имеется только на приварном кольце. Таким образом приварные кольца прямого и ответного фланца образуют собственно соединение, а фланцы выполняют функцию крепежа. Монтаж на трубу свободных на приварном кольце фланцев происходит следующим образом: сначала на торец трубы надевается фланец, затем на тот же торец трубы надевается приварное кольцо. Приварное кольцо крепится к трубе двумя сварными швами. Сварные швы обустраиваются по линиям окружности внутреннего диаметра приварного кольца, один шов идет с внешней стороны кольца, другой - со стороны соединительной поверхности. Фланец при этом остается свободным. Фланцы свободные на приварном кольце обладают рядом преимуществ по сравнению с плоскими фланцами:

- Упрощенный процесс монтажа и демонтажа фланцевого соединения:

Так сам фланец остается свободным и свободно вращается вокруг трубы, то при монтаже фланца на трубу нет необходимости выравнивать соединительные отверстия прямого и ответного фланцев между собой.

- Возможность экономии на фланцевом соединении:

Если необходимо обустроить фланцевое соединение для нержавеющей или коррозионностойкой трубы, то возможен следующий вариант комплектации фланцевого соединения: к трубам привариваются кольцо из дорогих нержавеющих или коррозионностойких марок сталей, а само соединения стягивается свободными фланцами из дешевых углеродистых марок сталей.

- Возможность повторного использования фланцев:

В соединение образованном свободными на приварном кольце фланцами изнашиваются только приварные кольца. Сами фланцы не подвержены изнашивающему действию рабочей среды и могут быть использованы для обустройства фланцевого соединения несколько раз.

Особенности заказа плоских приварных фланцев и фланцев свободных на приварном кольце

При заказе плоского приварного фланца или фланца свободного на приварном кольце нужно понимать, что диаметр рабочего отверстия изделия должен быть больше наружного диаметра трубы. Таким образом, при заказе таких фланцев не достаточно знать условный проход (номинальный диаметр) трубопровода, необходимо знать наружный диаметр трубы или говоря другими словами, учитывать толщину стенки трубы.

Например, при заказе плоских фланцев или фланцев свободных на приварном кольце номинального диаметра DN (Ду) 100, 125, 150 мм. существует три вида стандартных конструкции деталей под различные наружные диаметры трубы (под трубы с различной толщиной стенки). В спецификации вид конструкции определяется буквой (смотри таблицу 1):

Таблица 1. Соответствие между номинальным диаметром DN (Ду) 100, 125 и 150 плоских фланцев и фланцев свободных на приварном кольце к наружному диаметру трубы



Номинальный диаметр фланца DN (Ду), ммНаружный диаметр трубы
АБВ
100108114--
125133140--
150152159168

Для плоских фланцев и фланцев свободных на приварном кольце с номинальным диаметром DN (Ду) более 200 мм. расточка внутреннего диаметра фланца допускается по фактическому наружному диаметру трубы с зазорами на сторону до 2,5 мм. Если в заявке на заказ не указана буква вида конструкции, то по умолчанию считается, что конструкция соответствуют виду “А”. При фланцев с нашего сайта вы всегда получите подробную консультацию о размерах, типах конструкции и спецификации.

Фланцы воротниковые приварные в стык:

Одна сторона воротникового фланца образует соединительную поверхность, в другая представлена выступом в форме усеченного конуса (воротник, шея, юбка, neck, hub). Воротник фланца приваривается встык к торцу трубы, таким образом воротниковый фланец крепится к трубе одним сварным швом.

Стандарты для фланцев

В настоящее время в России в основном используются стальные фланцы изготовленные по следующим стандартам:

Старые советские стандарты от 1980 года

- ГОСТ 12820-80 Фланцы стальные плоские приварные (плоские фланцы) / скачать

- ГОСТ 12821-80 Фланцы стальные приварные встык (воротниковые фланцы) / скачать

- ГОСТ 12822-80 Фланцы стальные плоские свободные на приварном кольце (свободные фланцы) / скачать

Новый российский стандарт от 2015 года

- ГОСТ 33259-2015 Фланцы арматуры соединительных частей и трубопроводов / скачать

Введен на замену старым советским ГОСТам и объединяет в себе стандартизацию для плоских фланцев, воротниковых фланцев, свободных фланцев на приварном кольце, а также добавляет группу фланцы стальные плоские свободные на отбортовке и на хомуте под приварку.

Американский стандарт

- ANSI (American National Standards Institute - Американский институт стандартов)

Европейские стандарты

- DIN (Deutsches Institute fur Normung - немецкий институт стандартизации)

- EN 1092-1 (European Committee for Standardization - Европейский комитет по стандартизации)
