Производство горизонтальных резервуаров (РГС) для хранения нефтепродуктов, неагрессивных жидкостей, технической и питьевой воды

Компания «СПК Нефтехимсервис» производит горизонтальные наземные резервуары объемом от 3 м³ (РГС-3) до 50 м³ (РГС-50)

Резервуары типа РГС используются повсеместно для хранения нефтепродуктов и других неагрессивных жидких сред. Горизонтальные стальные наземные резервуары являются обязательным компонентом любого резервуарного хозяйства. В зависимости от типа внутреннего покрытия наземные резервуары РГС применяют для хранения светлых и темных нефтепродуктов, различных горюче-смазочных материалов, бензинов, дизельного топлива, мазута.

В резервуарах РГС выполненных из нержавеющей стали могут храниться пищевые продукты: молоко, растительные масла, питьевая вода.

Стальные резервуары РГС также используются для накопления и хранения технической воды в системах тепло и водоснабжения. Также РГС применяют в качестве резервуаров противопожарного запаса воды.

Горизонтальные наземные резервуары: лакокрасочные покрытия, антикоррозийная защита, теплоизоляция

ООО «СПК Нефтехимсервис» производит весь комплекс работ по нанесению современных систем лакокрасочных покрытий и антикоррозийной защиты с внутренней и внешней стороны резервуара РГС. Горизонтальные резервуары предназначенные для хранения вязких нефтепродуктов (мазут) оборудуются системами теплоизоляции корпуса и пароводяного или электрического подогрева.

Дополнительная комплектация горизонтальных наземных резервуаров

В соответствие с требованиями заказчика резервуары РГС могут быть оборудованы дополнительным оборудованием: смотровой площадкой, лестницей, системами подогрева, фильтрами, приемно-отпускным оборудованием, измерителями уровня заполнения.

Контроль качества горизонтальных наземных резервуаров РГС

Контроль качества изготовленных резервуаров РГС осуществляется в соответствии с техническими условиями и требованиями ГОСТ 52630-2012 «Сосуды и аппараты стальные сварные. Общие технические условия». На предприятии «СПК Нефтехимсервис» действует собственной контрольно-измерительная лаборатория аттестованная применять следующие виды неразрушающего контроля: визуально-измерительный контроль; радиографический контроль; ультразвуковой контроль; цветная дефектоскопия; контроль герметичности капиллярным методом; пневматические испытания, гидравлические испытания (до давления 150 атм).

Резервуары РГС - ГОСТ, ПБТ, АТК

В настоящее время проектирование, изготовление и испытание наземных резервуаров РГС регулируют:

- ГОСТ 17032-2010 «Резервуары стальные горизонтальные для нефтепродуктов. Технические условия».

- ГОСТ 34347-2017 "Сосуды и аппараты стальные сварные. Общие технические условия"

Условия эксплуатации горизонтальных резервуаров типа РГС

Плотность хранимых в резервуаре жидкостей - не более 1300 кг/м³;

Температура хранимых продуктов должна быть в диапазоне от минус 65⁰ С до плюс 90⁰ С;

Рабочее избыточное давление:

- для резервуаров c коническими днищами не более 0,07 МПа (0,7 кг/см2),

- для резервуаров с плоскими днищами не более 0,04 МПа (0,4 кг/см2);

Сейсмичность района строительства - не более 7 баллов.

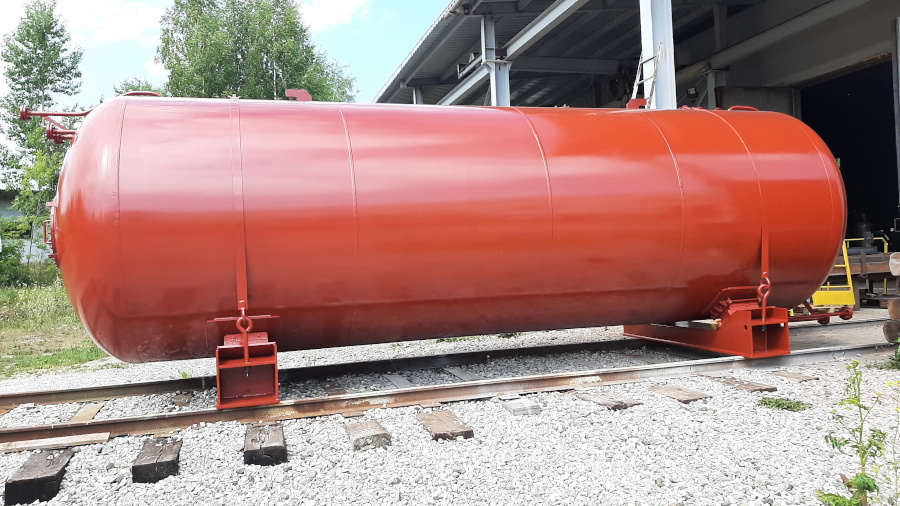

Конструкция стальных горизонтальных резервуаров РГС

Корпус резервуара выполнен в виде горизонтального цилиндра, торцы цилиндра закрыты днищами. В зависимости от объема днища могут быть плоскими (объем до 8 м³ включительно) и коническими (объем больше 8 м³).

Для одновременного хранения нескольких различных жидкостей резервуары оборудуются перегородками разделяющими резервуар на несколько замкнутых камер.

Также в зависимости от условий эксплуатации для усиления конструкции корпус резервуара может быть снабжен кольцами жесткости и/или опорными диафрагмами.

Для приема и слива хранимой жидкости предусмотрены патрубки, которые дополнительно могут быть оборудованы запорной арматурой.

Выравнивание давления незаполненного пространства резервуара с атмосферным давлением выполняет дыхательная труба.

Для размещения на фундаменте резервуар РГС снабжается опорами, двумя или несколькими стационарными стальными опорами. В конструкции также предусмотрены строповочные рамы для обеспечения транспортировки.

Конструкция резервуара снабжается люками и горловинами обеспечивающими доступ во внутрь с целью проведения технического обслуживания и ремонтных работ. Для удобства и безопасности эксплуатации возможно оборудование лестницей и огороженной смотровой площадкой.

ЗАКАЗАТЬ ПРОИЗВОДСТВО РЕЗЕРВУАРА ИЛИ ЁМКОСТНОГО ОБОРУДОВАНИЯ

диаметром до 3000 мм и длиной до 9500 мм.

• Расчет стоимости и изготовление ёмкостного и резервуарного оборудования осуществляется на основании технического задания или конструкторской документации заказчика.
• Продукция изготавливается из сталей: ст. 20, 09Г2С, 10Г2ФБ, 10Г2ФБЮ, 13ХФА, 12Х18Н10Т, 08Х18Н10Т, 10Х17Н13М2Т, 20ЮЧ, 08Х13. Материальное исполнение утверждается в составе КД/КМД.
• По требованию заказчика все сосуды и аппараты могут быть оснащены электромоторами, насосными агрегатами, приборами КИПиА, АСУ ТП и ЗРА.
• В зависимости от условий эксплуатации и требований к сроку службы металлоизделия, все поверхности покрываются соответствующими системами лакокрасочного покрытия и антикоррозионной защиты.
• На всю изготовленную продукцию оформляются сертификаты соответствия.
