В 2018 году начаты совместные работы с ООО "КБ Коммутационной аппаратуры" (Россия, Севастополь).

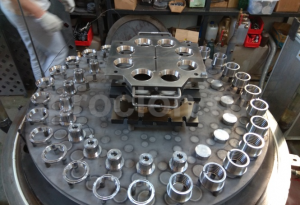

Проведены многочисленные экспериментальные работы на образцах и серийных деталях, методом ионно-вакуумного (плазменного) азотирования обработаны пресс-формы из сталей 5ХНМ (1.2711) и 40ХГМА (1.2312). В результате на деталях формируется диффузионный поверхностный слой и высококачественная нитридная зона, которые обладают высокой твердостью, износо-коррозионной стойкостью и наилучшими антифрикционными свойствами. Нижележащий диффузионный слой характеризуется отсутствием хрупкой нитридной сетки и имеет мелкодисперсные нитридные включения в упрочненной матрице.
В настоящий момент продолжается совместная научно-исследовательская работа, упрочнённые детали показали высокий эксплуатационный ресурс.
 |  |
| увеличение в 100 раз | увеличение в 1000 раз |
| Глубина азотированного слоя (h м.): 0,18 - 0,20 мм. Глубина азотированного слоя, h м.: 0,18 - 0,20 мм. | Глубина нитридной зоны (h н.з.): 7 - 11 мкм. Глубина нитридной зоны, h н.з.: 7 - 11 мкм. |
Рисунок 1. Микроструктура поверхностного слоя образца свидетеля при ионно-плазменном азотировании пресс-формы из стали 5ХНМ (1.2711)
 |  |
| увеличение в 100 раз | увеличение в 1000 раз |
| Глубина азотированного слоя (h м.): 0,20 - 0,21 мм. Глубина азотированного слоя, h м.: 0,20 - 0,21 мм. | Глубина нитридной зоны (h н.з.): 10 - 13 мкм. Глубина нитридной зоны, h н.з.: 10 - 13 мкм. |
Рисунок 2. Микроструктура поверхностного слоя образца свидетеля при ионно-плазменном азотировании пресс-формы из стали 40ХГМА (1.2312)
В таблице 1 представлены характеристики азотированных слоев для пресс-форм из сталей 5ХНМ (1.2711) и 40ХГМА (1.2312):
Таблица 1. Характеристики поверхностных слоев образцов свидетелей при ионно-плазменном азотировании пресс-форм для литья резины
Характеристика азотированного слоя | марка стали | |
5ХНМ (1.2711) | 40ХГМА (1.2312) | |
Поверхностная твердость, HV 10, кгс/мм2 | 630 – 720 | 770 – 850 |
Поверхностная микротвердость, HV0,1, кгс/мм2 | 790 – 850 | 780 – 840 |
Глубина азотированного слоя по микроструктуре, hм, мм | 0,18 – 0,20 | 0,20 – 0,21 |
Толщина нитридной зоны (hн.з.), мкм | 7 – 11 | 10 – 13 |
