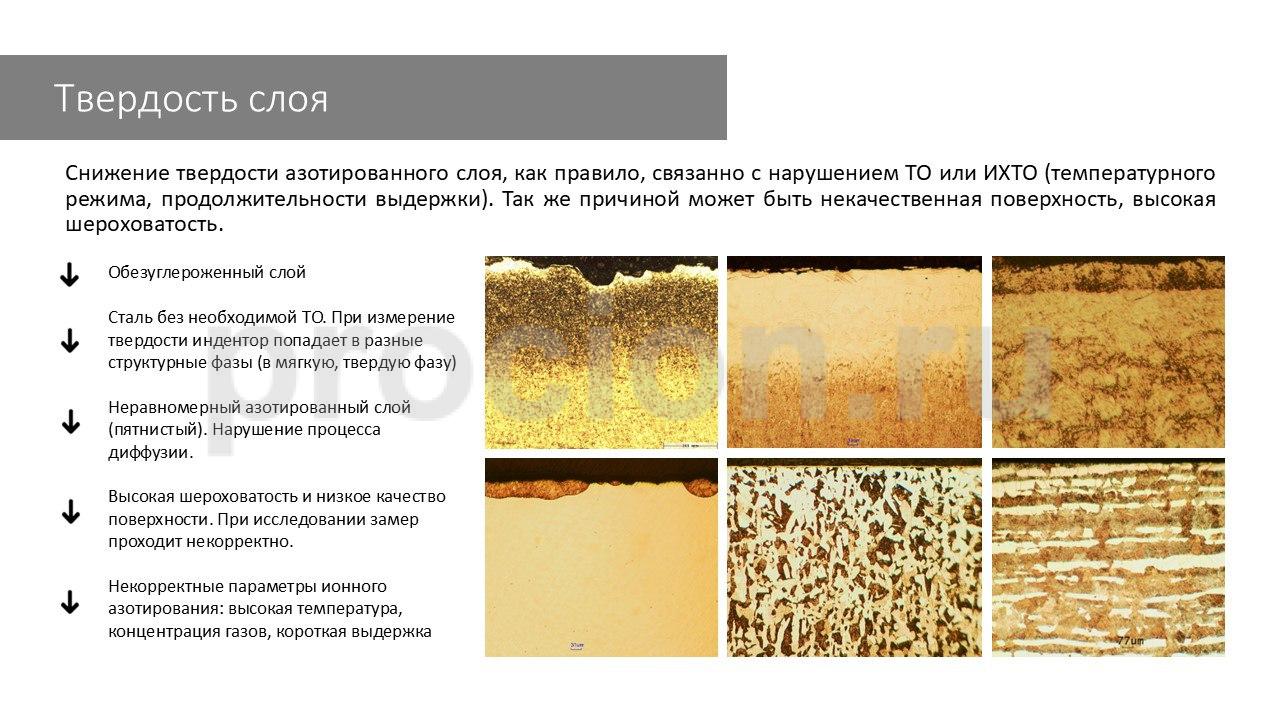

Результаты опроса

Ключевые причины:

• Обезуглероживание стали — формирует ферритную структуру, где нитриды образуют крупные частицы с низкой твёрдостью. Особенно характерно для стали 38ХМЮА.
• Недостаточное время выдержки — азот не проникает на нужную глубину, слой получается тонким и неравномерным.
• Загрязнение поверхности (СОЖ, коррозия и др.) — нарушает равномерность насыщения азотом, ухудшает качество слоя.
• Окисная плёнка — тормозит азотирование, особенно на коррозионно-стойких и жаропрочных сталях.
• Некорректная термическая обработка (недостаточная выдержка, низкая температура отпуска) — вызывает внутренние напряжения, снижающие твёрдость.
• Проблемы с оборудованием и режимами ионного азотирования:

         - высокая температура;

         - неправильный состав газовой смеси (N₂, H₂, Ar);

         - недостаточная плотность тока или напряжение.

НАШ ТЕЛЕГРАМ-КАНАЛ

 подписаться
