Изготовление беспилотных летательных или плавающих аппаратов из полимерных армированных материалов с помощью пресс-форм (штамп + матрица)

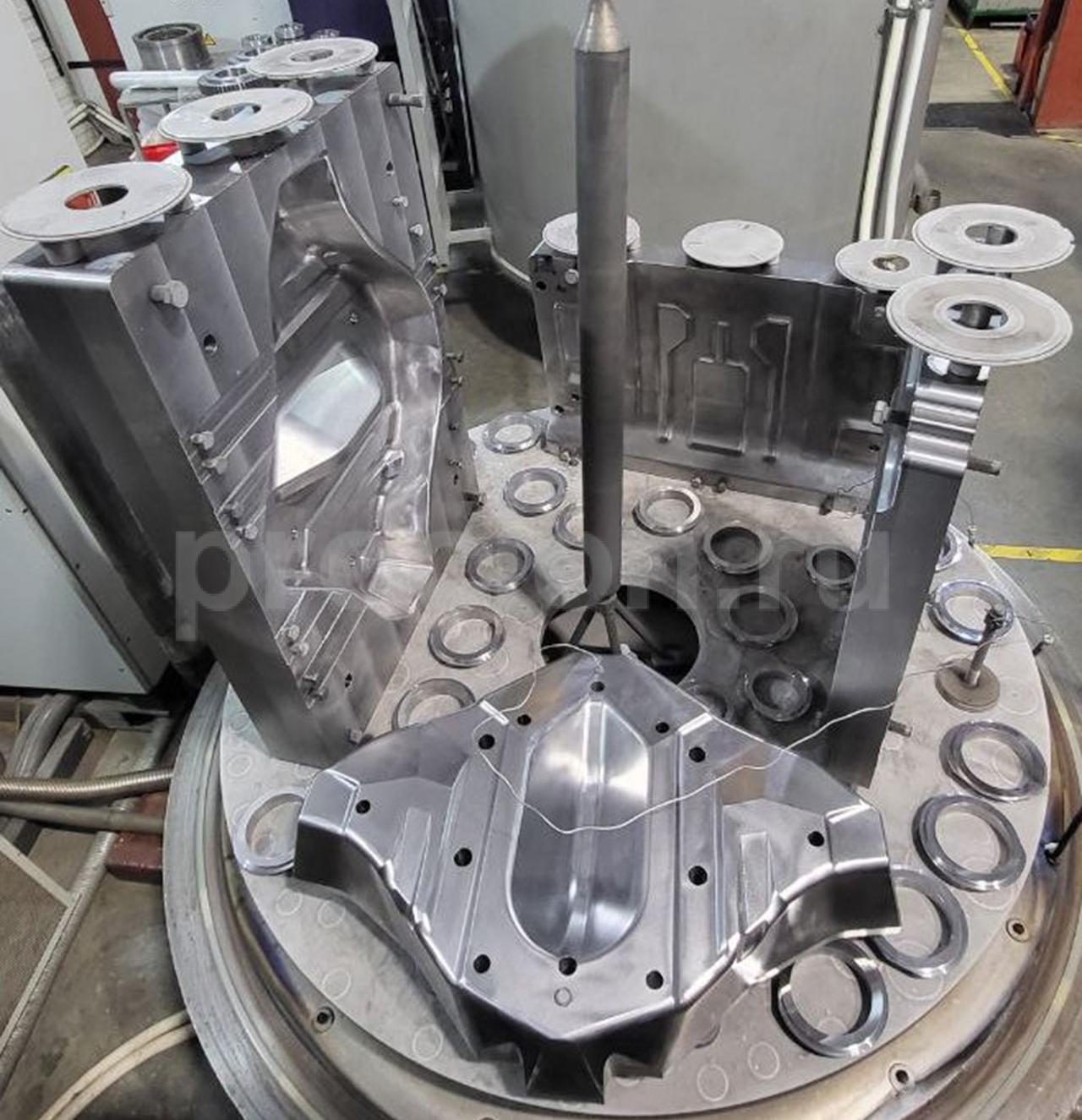

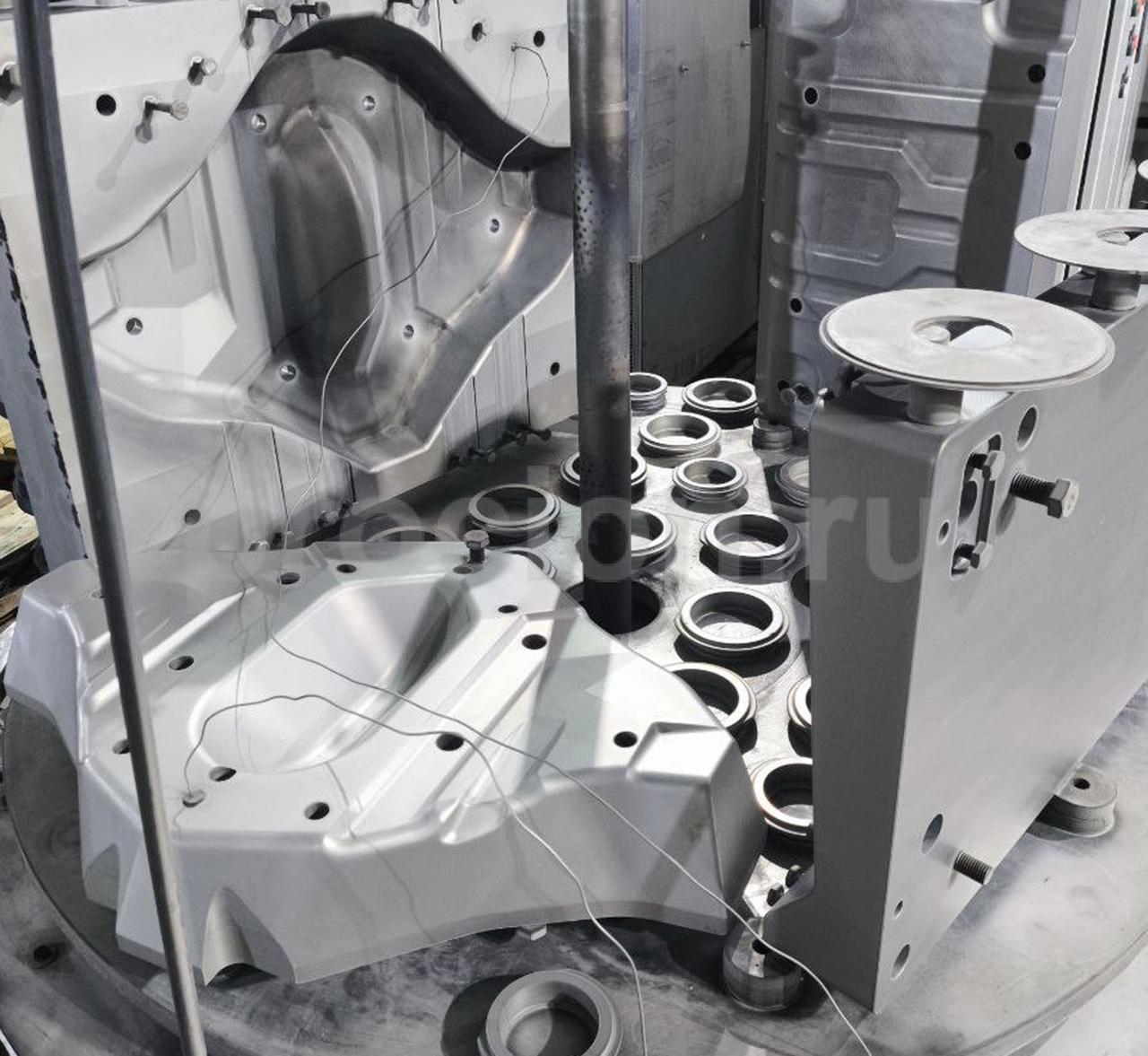

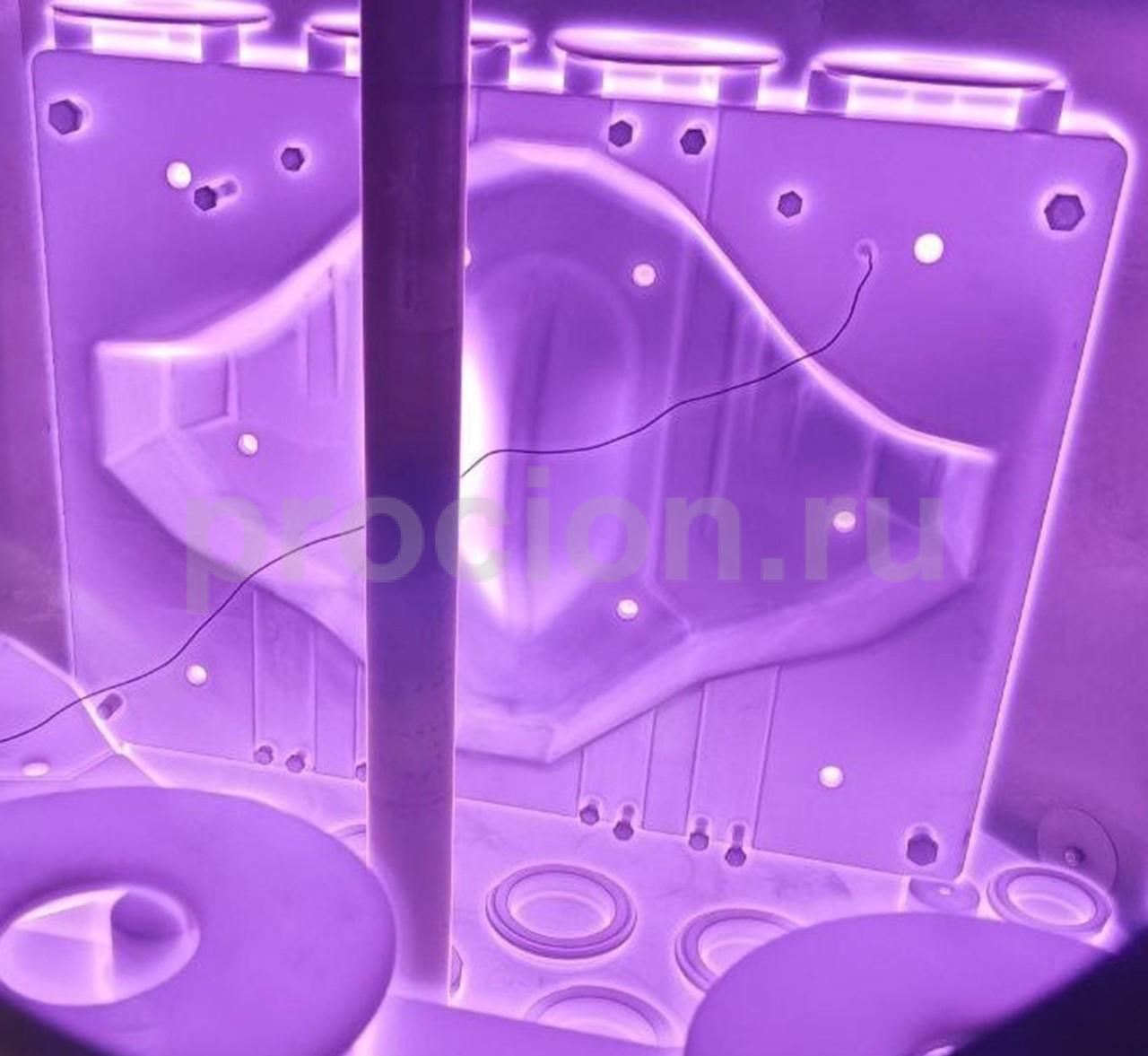

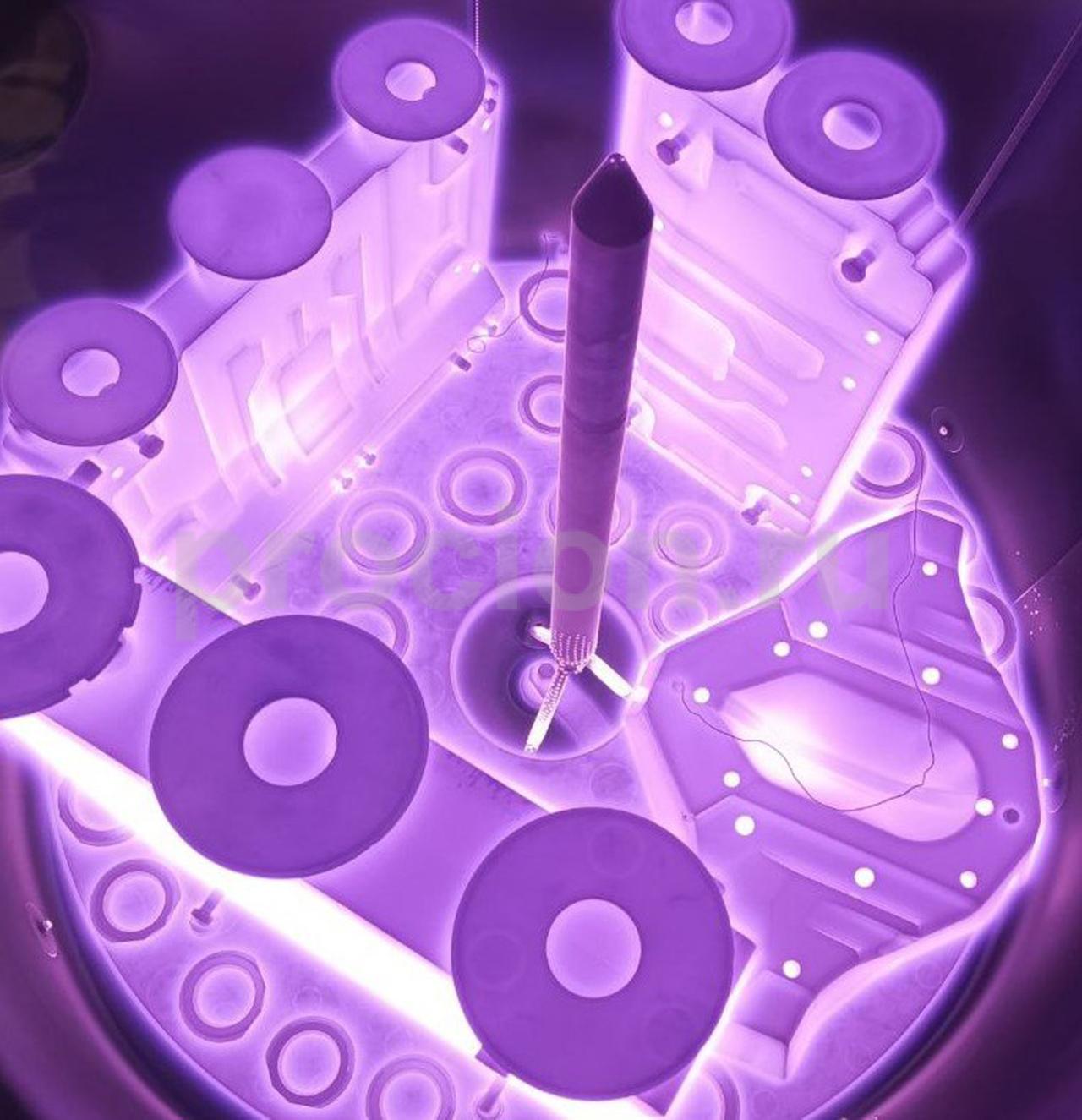

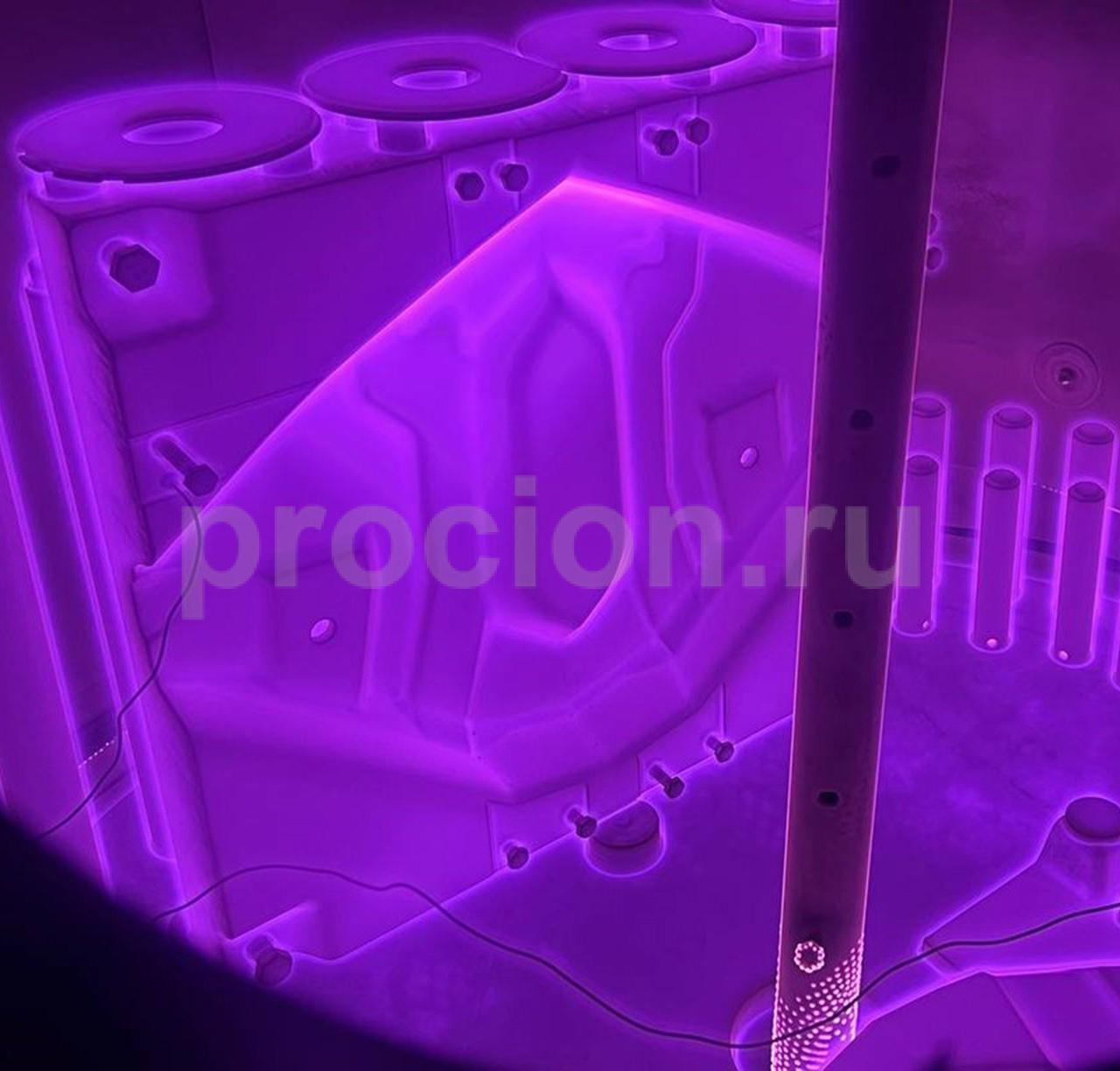

Компанией ООО «Ионные технологии» проведены работы по упрочнению матриц и штампов для изготовления корпуса БПЛА типа «Крыло» методами ионной ХТО. Ниже представлены фото до, во время и после ионного азотирования матриц и штампов для изготовления корпуса летального аппарата. Важно обеспечить возможность упрочнения поверхности из стали 40Х, 40ХГМ, 30ХГС при сохранении микрорифлёной структуры, что даёт преимущества - исключение блеска, а также улучшение сцепления поверхности полимерного материала для последующей сборки в изделие.
 |  | ||
 |  | ||
 |  | ||

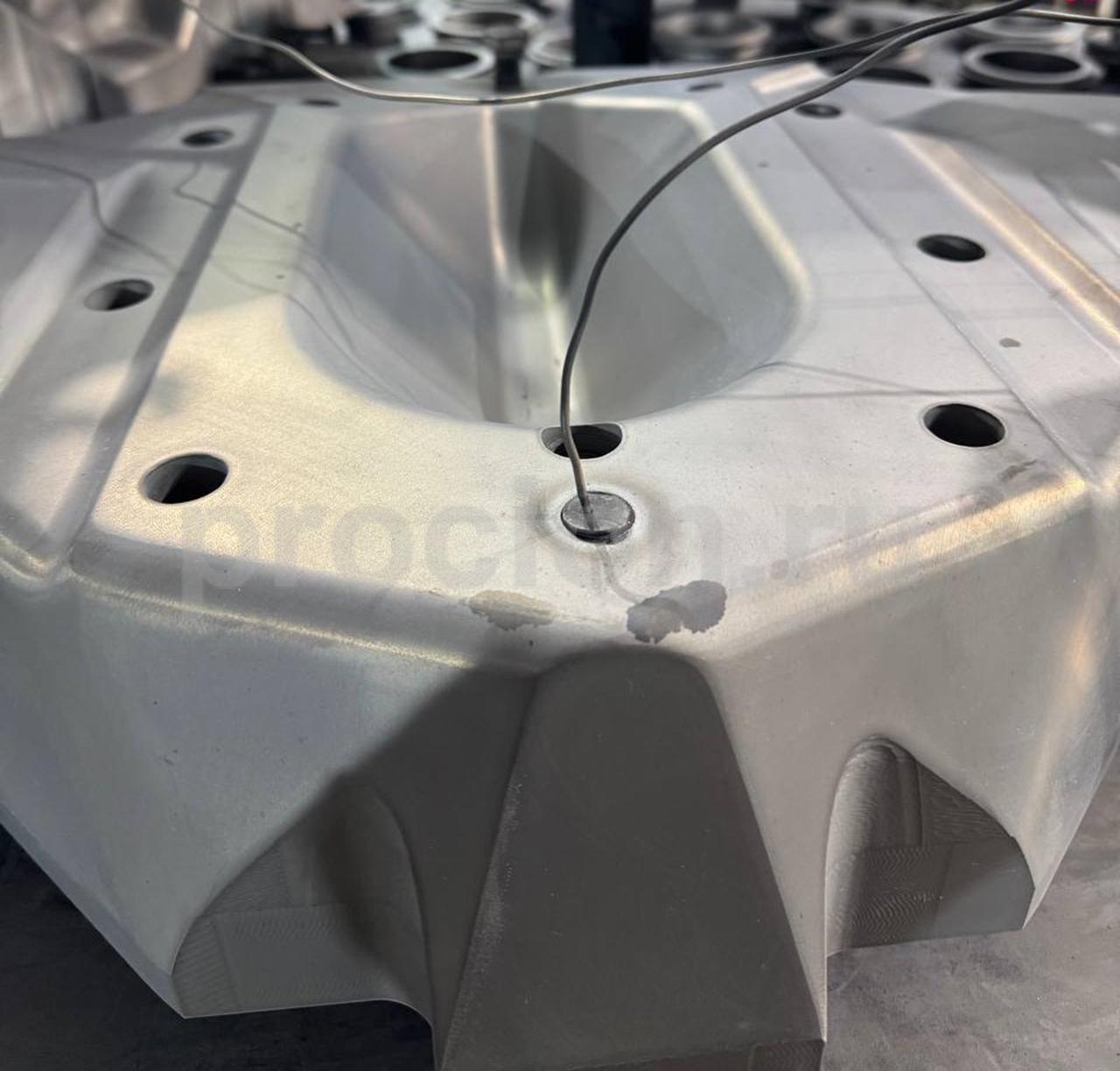

| Рисунок 1. Детали «Матрицы и штампы для изготовления корпуса БПЛА типа «Крыло»» | |||
Массовый выпуск обеспечивается высокими эксплуатационными характеристиками инструмента - отсутствие налипания полимера не требует регулярной очистки и существенно увеличивает темп производства. Применение сталей типа 40Х, 30ХГС, 40ХГМА, обеспечивает поверхностную твёрдость после ионной ХТО в диапазоне от 550 до 700 HV, а также плотную зону нитридов легирующих элементов (хром, молибден, марганец, кремний). Именно благодаря такому сочетанию свойств ионное азотирование обеспечивает лучшую стойкость пресс-форм, чем обычная полировка после цементации, или объёмной закалки. В качестве предварительной термообработки пресс-форм вполне достаточно нормализации, поскольку нет высоких ударных нагрузок, что в целом удешевляет производство. Твёрдость сердцевины ниже 28HRc (260HV) - достаточна для конструктивной прочности и в то же время хорошо поддаётся фрезерной обработке.
-
