Представляем линейку российского серийного оборудования для упрочнения металлов методом ионного азотирования. Первая опытная установка ионного азотирования нашего производства была спроектирована и собрана специалистами компании еще в 2018 году. С этого момента приоритетом «ИОННЫХ ТЕХНОЛОГИЙ» стало развитие, совершенствование и внедрение ионно-плазменного оборудования своего производства.
| ||||
 |  |  | ||
| Установки ионного азотирования разработанные компанией «ИОННЫЕ ТЕХНОЛОГИИ» | ||||
На сегодняшний день ООО «ИОННЫЕ ТЕХНОЛОГИИ» является единственным в России производителем серийного оборудования для ионной химико-термической обработки металлов. Мы предлагаем широкий модельный ряд ионно-плазменных установок. Типоразмеры и выходные мощности линейки нашего оборудования позволяют решать производственные задачи любого масштаба. Мы можем собрать комплект и конфигурацию оборудования как для крупного промышленного гиганта, так и для небольшого металлобрабатывающего цеха.
| ЛИНЕЙКА УСТАНОВОК ИОННОГО АЗОТИРОВАНИЯ "ИОН" | ||||||||
|---|---|---|---|---|---|---|---|---|
Габариты камеры, hx⌀ (мм) | Тип камеры | Макс. масса упрочняемых деталей (кг) | Мощность установки (Вт) | |||||
| 25 | 50 | 75 | 100 | 150 | 200 | |||
| 500 х 600 | колпак | 200 | х | |||||
| 500 х 1000 | колпак | 400 | х | х | ||||
| 750 х 1000 | колпак | 800 | х | х | ||||
| 750 х 1200 | колпак | 800 | х | х | ||||
| 750 х 1500 | колпак | 1000 | х | х | ||||
| 750 х 2500 | шахта | 1500 | х | х | х | |||
| 750 х 3500 | шахта | 1500 | х | х | ||||
| 750 х 5000 | шакта | 2000 | х | х | ||||
| 1000 х 1000 | колпак | 1500 | х | х | х | |||
| 1000 х 1500 | колпак | 2000 | х | х | ||||
| 1000 х 2000 | колпак | 2000 | х | х | ||||
| 1000 х 3000 | шахта | 2500 | х | х | ||||
| 1000 х 4000 | шахта | 3000 | х | х | ||||
| 1000 х 5000 | шахта | 3000 | х | |||||
| 1200 х 1500 | колпак | 2500 | х | х | ||||
| 1200 х 1800 | колпак | 2500 | х | х | ||||
| 1200 х 2000 | колпак | 2500 | х | х | ||||
| 1200 х 3000 | шахта | 3000 | х | |||||
| 1500 х 2000 | колпак | 3000 | х | |||||
| 1500 х 3000 | колпак | 3000 | х | |||||
| 1500 х 4000 | шахта | 3000 | х | |||||
| 2000 х 1200 | колпак | 3500 | х | |||||
| 2000 х 1500 | колпак | 3500 | х | |||||
| 2000 х 2000 | колпак | 4000 | х | |||||
| 2000 х 3000 | шахта | 4000 | х | |||||
| 2000 х 4000 | шахта | 4000 | х | |||||
Основные характеристики оборудования и комплектация
Мы предлагаем установки спроектированные по типу "холодные станки" - это надежное и проверенное десятилетиями конструкционное решение. Установки ионного азотирования с водяным охлаждением просты в эксплуатации, нетребовательные в обслуживании и позволяют получать качественные, повторяемые и равномерные слои упрочнения.

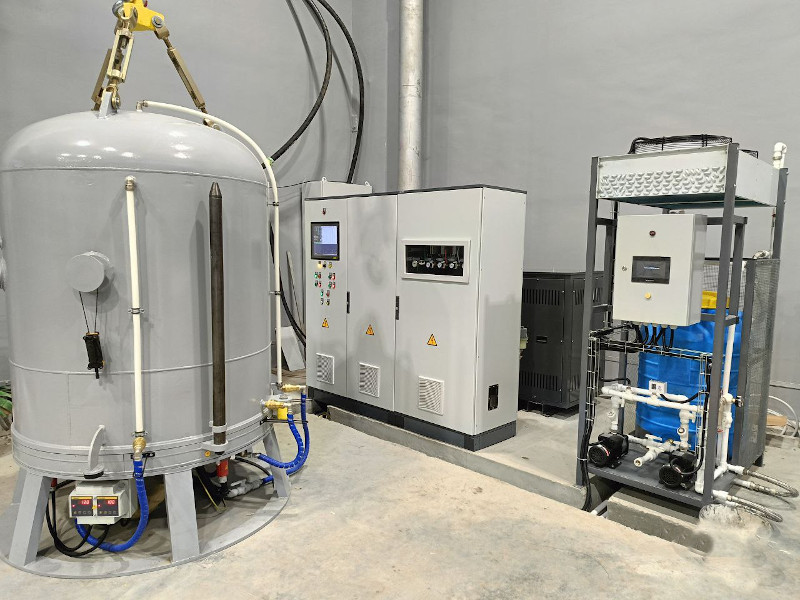

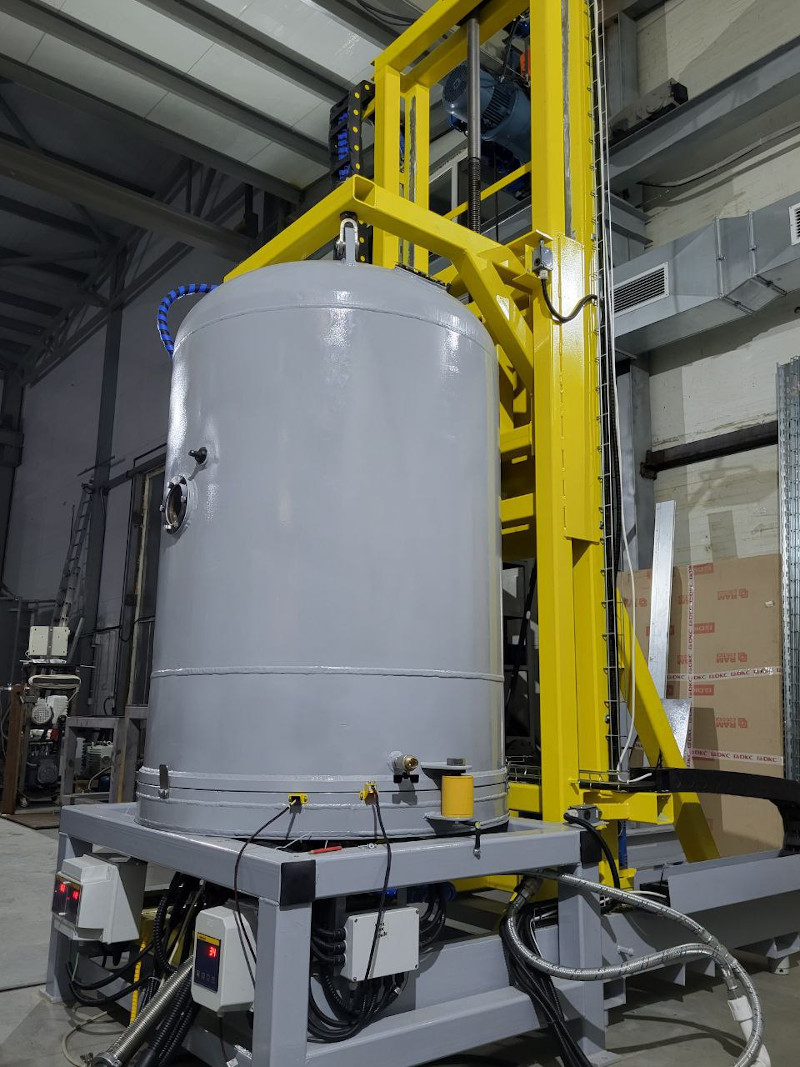

Комплект оборудования состоит из вакуумной камеры колпакового или шахтного типа, шкафа управления, газовакуумного агрегата и силового блока с дросселем и трансформатором. Установки могут быть изготовлены с одной или двумя вакуумными камерами, которые будут работать по перекрывающемуся циклу обработки. Подъем/опускание колпака происходит с помощью крана-балки или посредством подъемного механизма, которым установка может быть дооборудована.
| ОСНОВНЫЕ ХАРАКТЕРИСТИКИ ЛИНЕЙКИ УСТАНОВОК ИОННОГО АЗОТИРОВАНИЯ "ИОН" | ||||||||
|---|---|---|---|---|---|---|---|---|
| Наименование параметра | Характеристики | |||||||
| Электропитание | 3 x 400В +10% / -15%, 50Гц | |||||||
| Рабочие газы: | Азот, водород или аммиак | |||||||
| Охлаждающий газ (для ускорения процесса охлаждения) | Азот | |||||||
| Рабочее давление | 1-8 мбар | |||||||
| Готовность оборудования к отгрузке | От 3 до 5 месяцев | |||||||
| Срок внедрения в производственный процесс | От 14 до 30 дней | |||||||
| Гарантия | 24 месяца | |||||||
Программное обеспечение и интерфейс управления

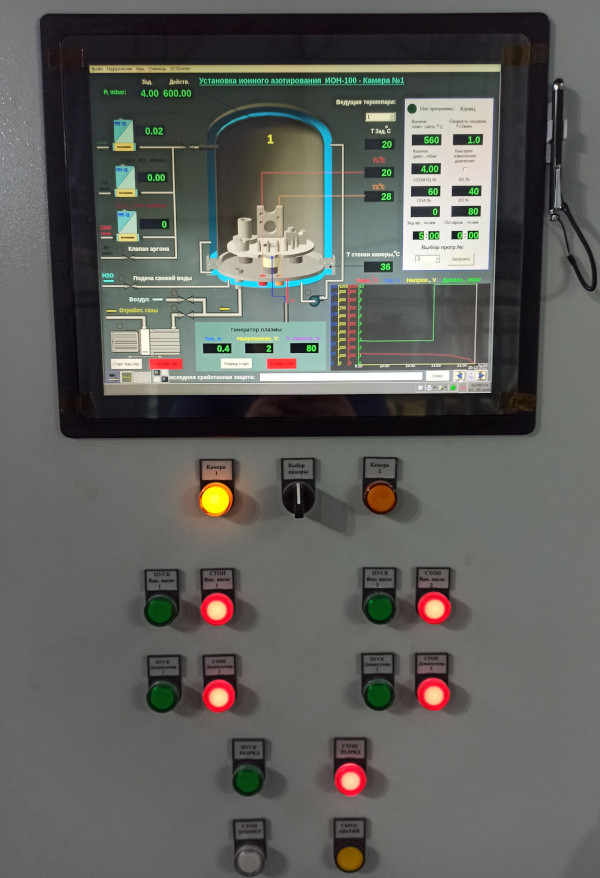

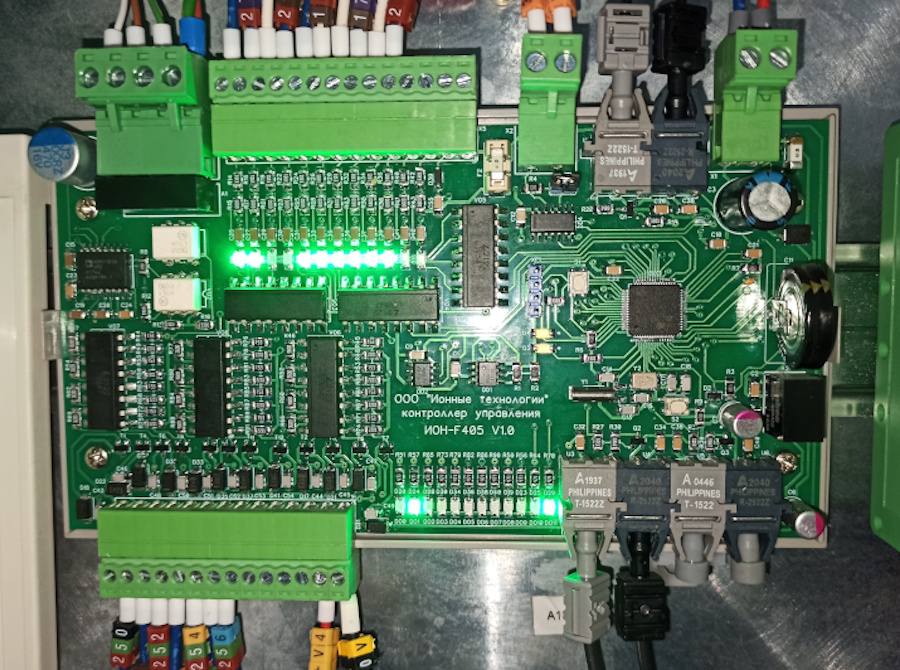

Управление технологическим процессом упрочнения осуществляется с помощью промышленного компьютера с сенсорным экраном. Операционная система Linux. Программное обеспечение и интерфейс управления разработки компании «ИОННЫЕ ТЕХНОЛОГИИ» позволяет в режиме реального времени контролировать более 50-ти параметров режима. Управление процессом ионного азотирования происходит в автоматическом режиме в соответствии с принципом "Запустил и забыл"
| |||||
| |||||
Стоимость оборудования и условия поставки
Эффективность нашего оборудования подтверждается многолетним опытом внедрения. К середине 2025 года на 20 российских предприятиях различных отраслей промышленности (в том числе ВПК) работают наши установки ионного азотирования. ОДК, КТРВ упрочняют детали на установках производства компании «ИОННЫЕ ТЕХНОЛОГИИ»
Для уточнения стоимости и сроков поставки оборудования, а также получения ответа на технические вопросы, просим обращаться к нашим специалистам:
e-mail: ion@procion.ru
по телефонам в рабочее время:
8 (800) 707-61-60 (бесплатно),
+7 (342) 224-14-44 (Пермь),
+7 (495) 160-19-61 (Россия).
Установки ионно-плазменного азотирования фирмы IONITECH
В настоящее время поставки оборудования производства болгарской фирмы IONITECH не осуществляются! Информации о продукции болгарских партнеров приводим только в ознакомительных целях!
IONITECH Ltd. (г. София, Болгария) – один из ведущих мировых производителей оборудования для ионно-плазменного азотирования. Компания выпускает широкий модельный ряд ионно- вакуумных установок, способный удовлетворить потребности любого производства.
ООО «ИОННЫЕ ТЕХНОЛОГИИ» является единственным официальным представителем фирмы IONITECH Ltd. на территории России. За весь период многолетнего сотрудничества с IONITECH Ltd. наша компания успешно внедрила уже более 40 единиц ионно-плазменного оборудования. Среди наших партнеров ведущие промышленные предприятия России и ближнего зарубежья: ООО «Уралмаш НГО Холдинг», ПАО «Калужский турбинный завод», ПАО «Мотор Сич», ПАО «ГАЗ», АО «ОДК».
ООО «ИОННЫЕ ТЕХНОЛОГИИ» обеспечивает не только поставку и запуск установок, но, что самое важное - осуществляет внедрение технологии упрочнения деталей в производственный процесс предприятия. Оборудование без технологии – груда железа. В настоящее время мы предлагаем к внедрению следующее серийное оборудование компании IONITECH Ltd.
Установки ионного азотирования типа «холодные стенки» - CWI
Установки ионного азотирования типа CWI представляют собой конструкцию, проверенную десятилетиями. Это наиболее простое в эксплуатации и обслуживании оборудование ионного азотирования. Средний срок службы такой установки составляет более 10 лет.
Оборудование состоит из вакуумной камеры дверного, колпакового или шахтного типа с водоохлаждаемыми стенками, шкафом управления, газовакуумным шкафом и блоком с дросселем и трансформатором. Установки могут быть изготовлены с одной или двумя вакуумными камерами, которые будут работать по перекрывающемуся циклу обработки.
Основные характеристики оборудования и условия поставки
| Наименование параметра | Характеристики |
| Электропитание | 3 x 400В (480В) +10% / -15%, 50Гц (60Гц) |
| Рабочие газы: | Азот, водород или аммиак |
| Охлаждающий газ (для ускорения процесса охлаждения) | Азот |
| Рабочее давление | 1-8 мбар |
| Готовность оборудования к отгрузке | От 6 до 7 месяцев |
| Срок внедрения в производственный процесс | От 14 до 30 дней |
| Гарантия | 24 месяца |
Модельный ряд установок типа «Холодные стенки»
| Название модели | Рабочий объем, мм Ø x h | Тип установки | Максимальный вес обрабатываемых деталей, кг |
| ION-20СWI | 500 х 600 | дверной | 200 |
| ION-25CWI | 500 x 600 | дверной | 300 |
| ION-40СWI | 750 х 750 | колпаковый | 600 |
| ION-50CWI | 750 х 900 750 x 1200 | колпаковый колпаковый | 1000 1000 |
| ION-75CWI | 750 x 1800 1000 x 1000 | шахтный колпаковый | 1500 1500 |
| ION-100CWI | 750 x 3000 1000 x 1500 1000 x 2000 1300 x 1300 | шахтный колпаковый колпаковый/шахтный колпаковый | 2000 2500 2500 2500 |
| ION-150CWI | 750 x 5000 1300 x 1800 1600 x 1600 | шахтный колпаковый колпаковый | 2500 3000 3000 |
| ION-200СWI | 1000 x 5000 2000 х 1000 | шахтный колпаковый | 3500 4000 |
| ION-300СWI | 2500 x 1500 | колпаковый | 5000 |

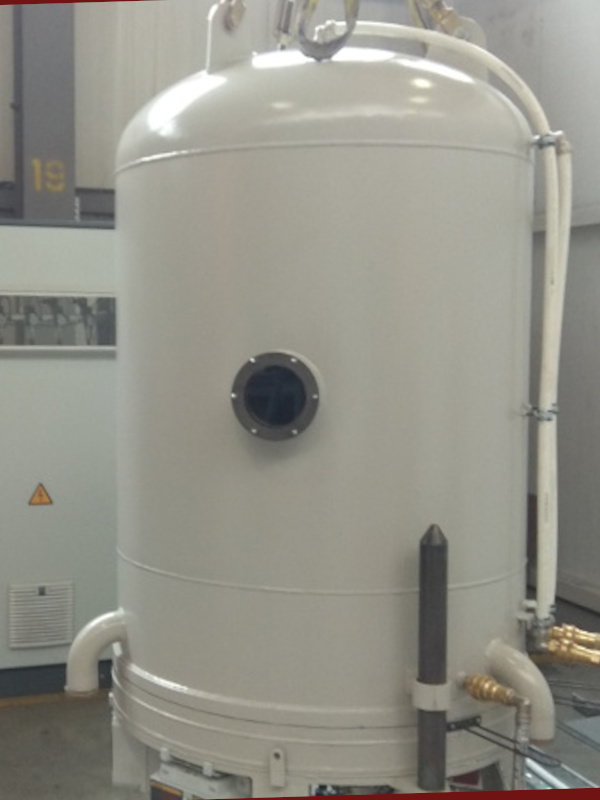

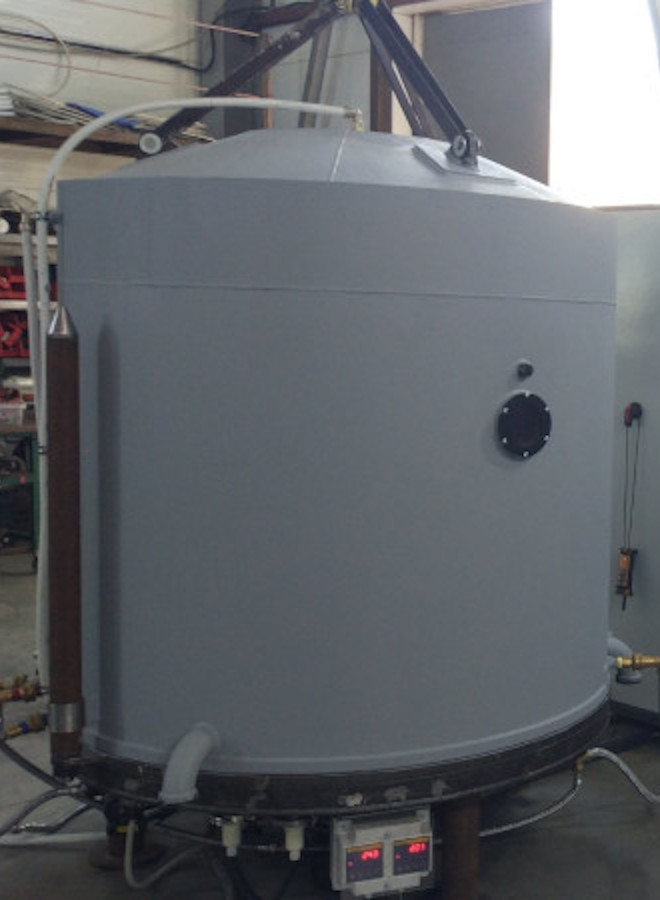

Фото ионно-плазменных установок типа «Холодные стенки»
| ||||
 |  |  | ||
Установки ионного азотирования типа «теплые стенки» - HWI
Установки типа HWI представляют собой вакуумную камеру колпакового типа с автоматической системой подъема и опускания колпака и его воздушным охлаждением, шкафом управления, газовакуумным шкафом и блоком с дросселем и трансформатором. В зависимости от размера вакуумная камера имеет 2, 3 зоны или более зоны нагрева/охлаждения. Установки могут быть изготовлены с одной или двумя вакуумными камерами, которые будут работать по перекрывающемуся циклу обработки аналогично установкам CWI.
Нагрев обрабатываемых деталей осуществляется нагревателями и импульсной плазмой, благодаря чему достигается одинаковая и равномерная температура обработки всех деталей не зависимо от места их расположения в рабочей камере. Установки типа «теплые стенки» оптимальны для одновременной обработки разнородных по форме и размеру деталей.
Основные характеристики оборудования и условия поставки
Модельный ряд установок типа «Теплые стенки»
| Название модели | Рабочий объем, мм Ø x h | количество зон нагрева и охлаждения | Максимальный вес обрабатываемых деталей, кг |
| ION-25HWI | 500 х 600 | 2 | 300 |
| ION-30HWI | 500 x 800 | 2 | 500 |
| ION-50HWI | 750 х 800 | 2 | 800 |
| ION-75HWI | 750 x 1200 | 3 | 1500 |
| ION-100HWI | 1000 x 1200 | 3 | 2500 |
| ION-125HWI | 1000 x 1500 | 3 | 3000 |
| ION-150HWI | 1300 x 1500 | 3 | 4000 |
| ION-175HWI | 1500 x 1500 | 3 | 5000 |
| ION-200HWI | 1500 x 2000 | 3 | 6000 |
Фото ионно-плазменных установок типа «Теплые стенки»
 |  |  |
 |  |  |
Система управления оборудованием
Все установки фирмы IONITECH оборудованы автоматизированной системой управления, преследующей принцип «Старт, и вы свободны». Шкаф управления оборудован 15-дюймовым сенсорным экраном, с которого происходит все управление технологическим процессом ионного азотирования. Также есть возможность удаленного доступа и управления оборудованием из любой точки мира, где есть доступ в сеть интернет (при необходимости).
-
