Представляем российское оборудование для упрочнения металлов методом ионного азотирования, производства «ИОННЫЕ ТЕХНОЛОГИИ».
Компактная автоматизированная установка ионного азотирования и карбонитиррования в импульс-плазме ИОН-25 предназначена для вакуумного отпуска, азотирования, карбонитрирования, оксикарбонитрирования ответственных деталей и инструмента из сталей и сплавов в импульсном тлеющем электрическом разряде для повышения поверхностной твердости, износо-задиростойкости, контактно-усталостной прочности и антикоррозионных свойств. Азотированию будут подвергаться детали из сталей: 45, 40Х, 40ХН, 18ХГТ, 09Г2С, 35ХГСА, 20Х2Н4А, 40ХГМА, 40ХН2МА, 38ХН3МФА, 38Х2МЮА, 20Х3МФА, 38Х3МФА, 20Х13, 14Х17Н2, 16Х16Н8МАД, 08Х18Н9Т, 9Х1, 5ХНМ, 3Х3М3Ф, 4Х4ВМФС, Х12МФ, Р6М5, ВКС-210, сплавов на основе титана и никеля, чугунов СЧ-25, ВЧ-50, металлокерамики и других материалов.
Установка ионного азотирования ИОН-25, разработанная компанией «ИОННЫЕ ТЕХНОЛОГИИ»
| ||||
Установка ИОН-25 внесена в государственный реестр. Данное достижение подтверждает высокий уровень качества продукции, её соответствие требованиям отечественной промышленности и открывает новые перспективы для применения в различных отраслях, а также для участия в государственных закупках.
Скачать документ можно по ссылке.
На сегодняшний день ООО «ИОННЫЕ ТЕХНОЛОГИИ» является единственным в России производителем серийного оборудования для ионной химико-термической обработки металлов. Мы предлагаем широкий модельный ряд ионно-плазменных установок. Типоразмеры и выходные мощности линейки нашего оборудования позволяют решать производственные задачи любого масштаба.
См.: Модельный ряд российского оборудования для упрочнения стали и титана
Мы можем собрать комплект и конфигурацию оборудования как для крупного промышленного гиганта, так и для небольшого металлообрабатывающего цеха. В последнем случае как раз будет подходящим вариантом компактная установка ИОН-25.
| ХАРАКТЕРИСТИКИ УСТАНОВКИ ИОННОГО АЗОТИРОВАНИЯ "ИОН-25" | |||
|---|---|---|---|
Габариты камеры, hx⌀ (мм) | Тип камеры | Макс. масса упрочняемых деталей (кг) | Мощность установки (кВт) |
| 500 х 600 | колпак | 200 | 25 |
Основные характеристики оборудования и комплектация
Мы предлагаем установки спроектированные по типу "холодные стенки" - это надежное и проверенное десятилетиями конструкционное решение. Установки ионного азотирования с водяным охлаждением просты в эксплуатации, нетребовательные в обслуживании и позволяют получать качественные, повторяемые и равномерные слои упрочнения.
Комплект оборудования состоит из вакуумной камеры колпакового типа, шкафа управления, газовакуумного агрегата и силового блока с дросселем и трансформатором. Установки могут быть изготовлены с одной или двумя вакуумными камерами, которые будут работать по перекрывающемуся циклу обработки. Подъем/опускание колпака происходит с помощью крана-балки или посредством подъемного механизма, которым установка может быть дооборудована.
| ОСНОВНЫЕ ХАРАКТЕРИСТИКИ УСТАНОВКИ ИОННОГО АЗОТИРОВАНИЯ "ИОН-25" | ||||||||
|---|---|---|---|---|---|---|---|---|
| Наименование параметра | Характеристики | |||||||
| Электропитание | 3 x 380В ±10%; 50Гц | |||||||
| Напряжение в импульсе | 500 - 800 В | |||||||
| Максимальный импульсный ток | 32 А | |||||||
| Частота импульсов | 10 - 20 кГц | |||||||
| Рабочие газы для азотирования | Азот, водород или аммиак | |||||||
| Рабочие газы для карбонитрирования | Азот, водород, углеродосодержащий газ или аммиак, углеродосодержащий газ | |||||||
| Дополнительные газы | Аргон | |||||||
| Газ для работы вакуумных клапанов | Сжатый воздух или азот | |||||||
| Рабочее давление | 0,5-8,0 мбар | |||||||
| Рабочая температура | 300 - 850 °С | |||||||
| Охлаждение блока питания | Жидкостное | |||||||
| Готовность оборудования к отгрузке | От 3 до 5 месяцев | |||||||
| Срок внедрения в производственный процесс | От 14 до 30 дней | |||||||
| Гарантия | 2 года | |||||||
| Расширенная гарантия с сопровождением, опция | до 5 лет | |||||||
Вакуумная камера колпакового типа предназначена для нагрева деталей при ионной химико-термической обработке. В зависимости от конструкции и назначения детали размещаются на катодной плите одно- или многоярусной садкой по диаметру и высоте камеры.

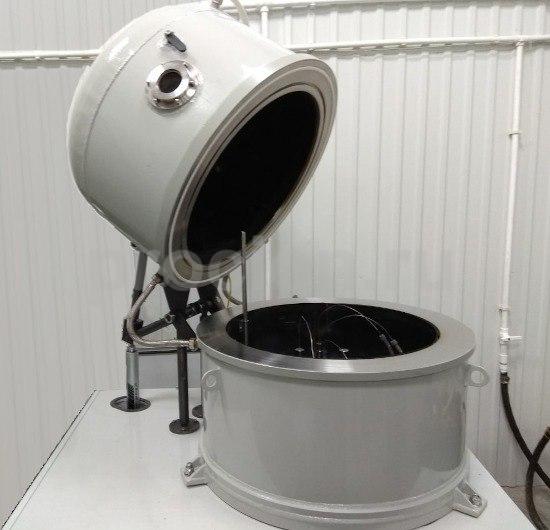

Вакуумная камера оснащена механизмом автоматического подъема и опускания колпака. Открытие и закрытие камеры происходит только при удержании кнопки в целях безопасности. Время открытия или закрытия составляет не более 60 секунд.
Камера имеет двойные стенки, между которыми циркулирует охлаждающая вода с оборотным циклом.
 |  |
 |  |

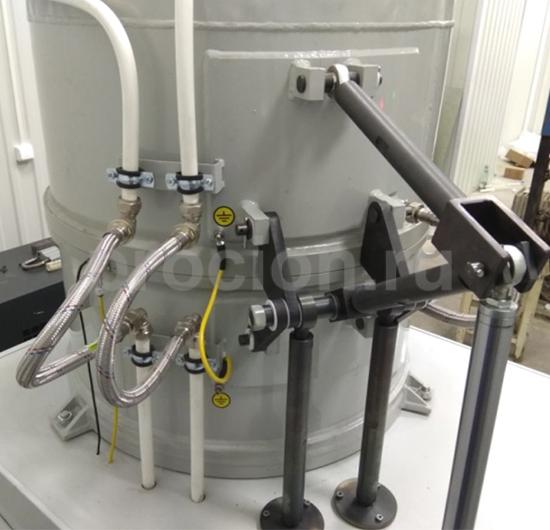

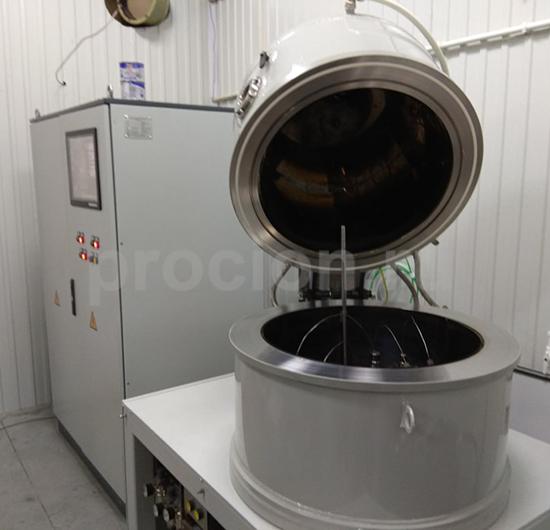

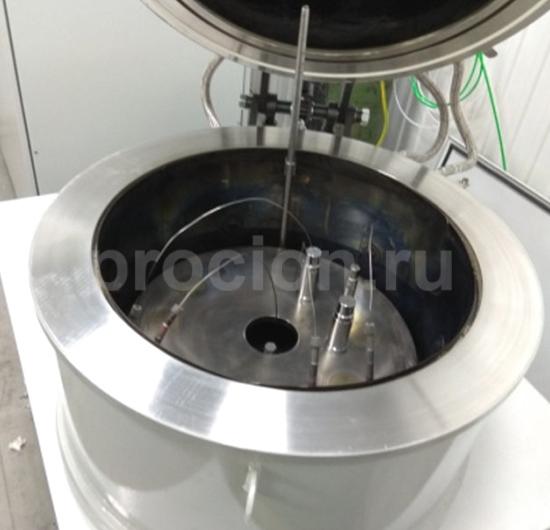

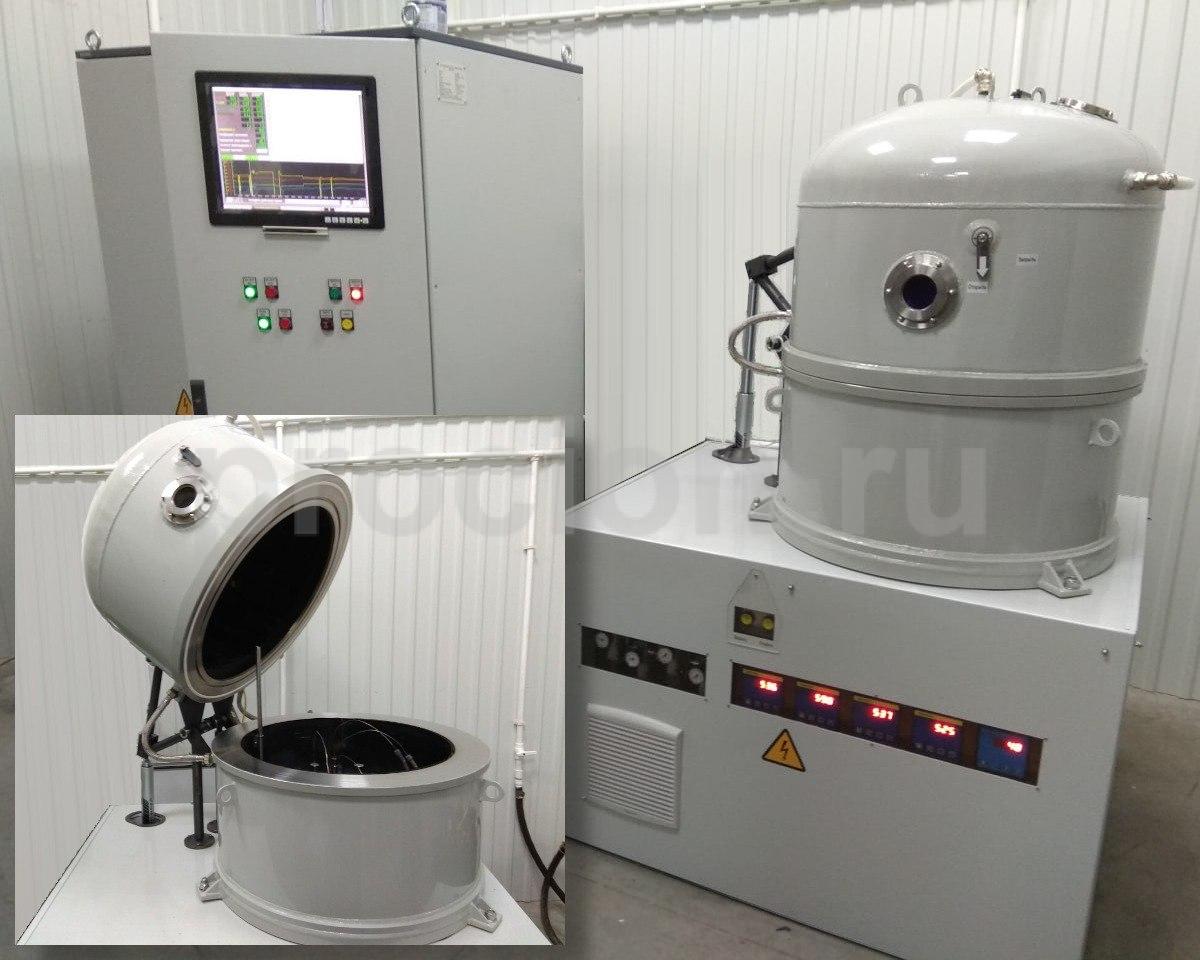

| Фото вакуумной камеры установки ИОН-25 | |

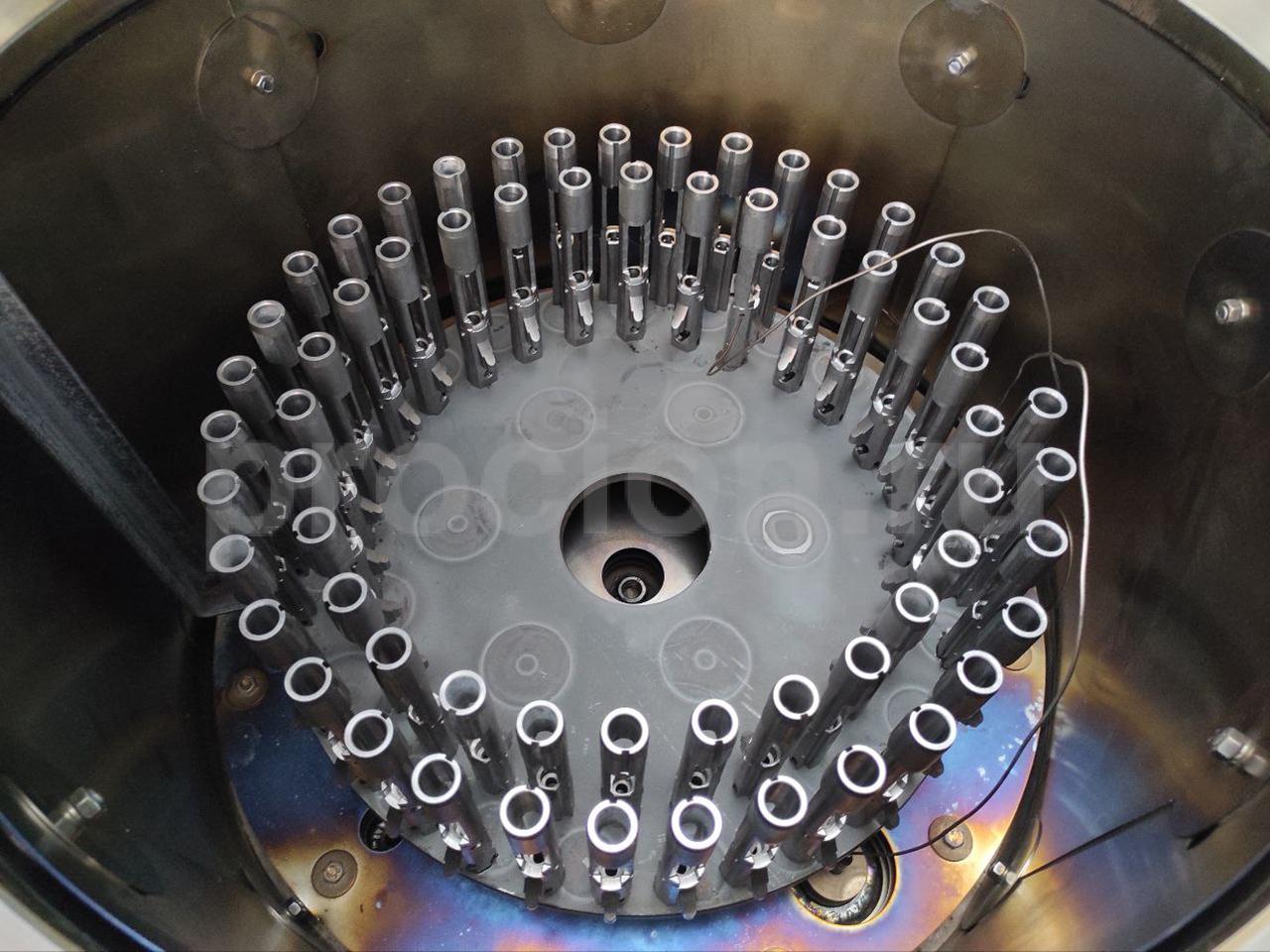

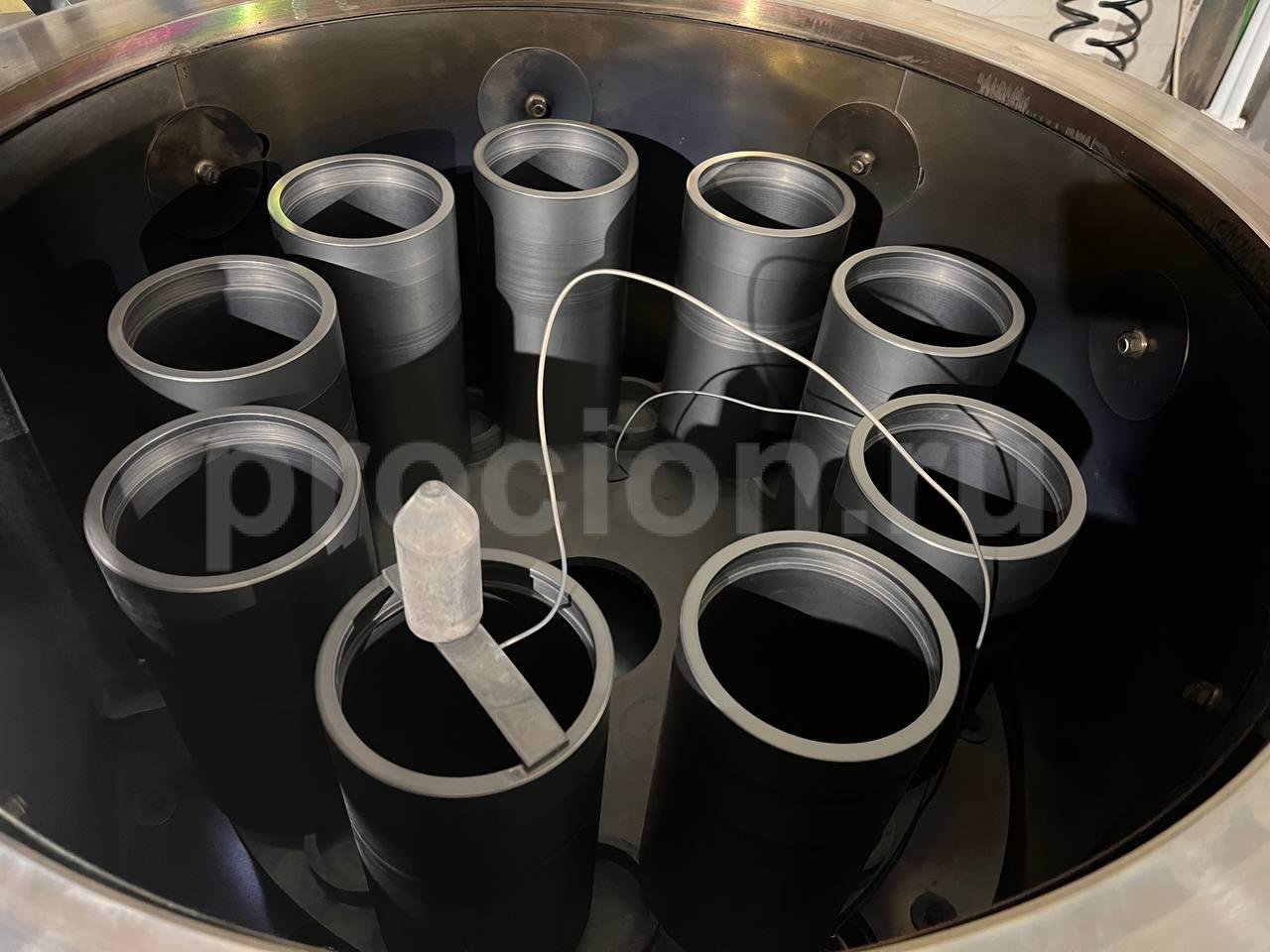

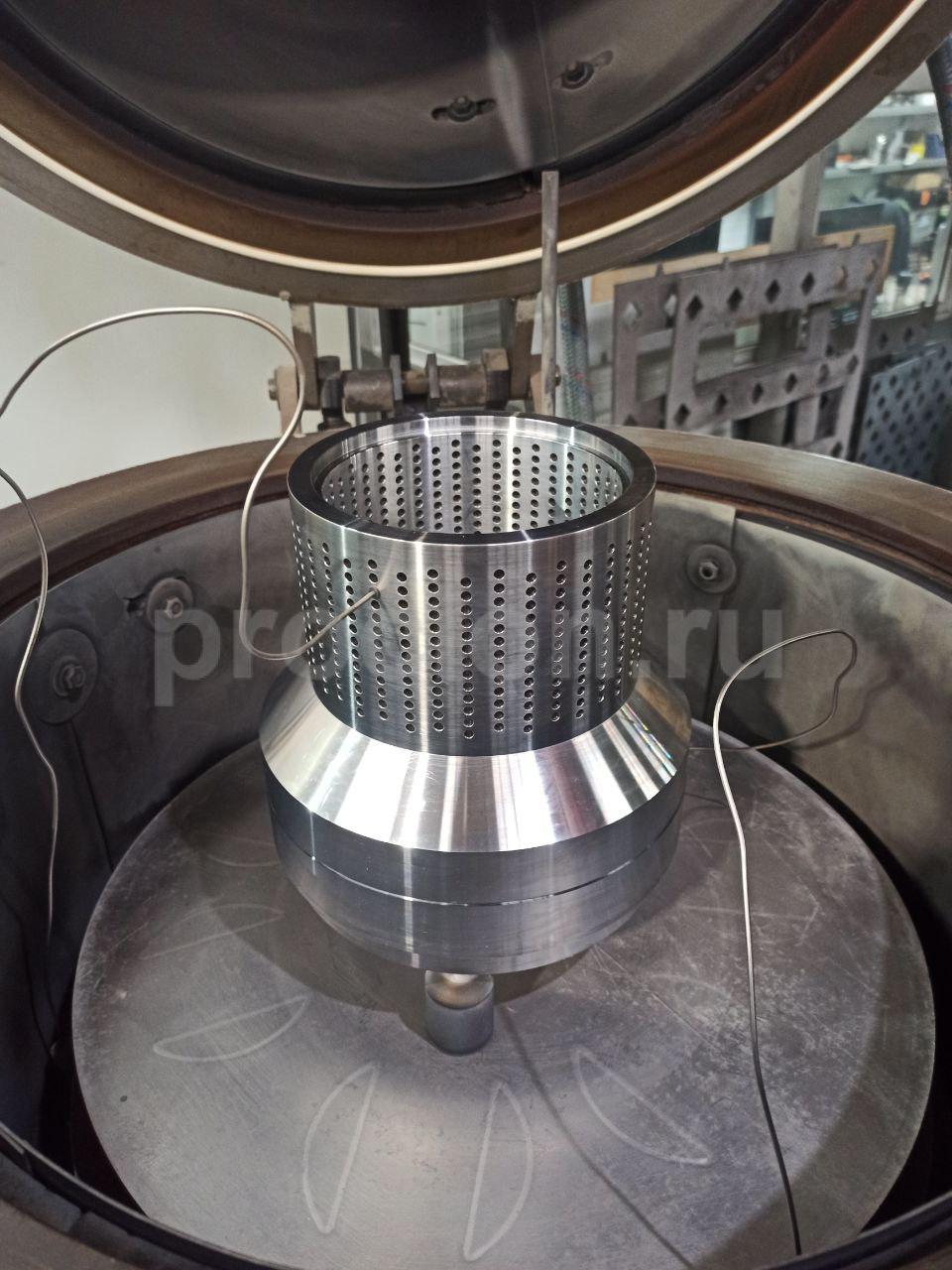

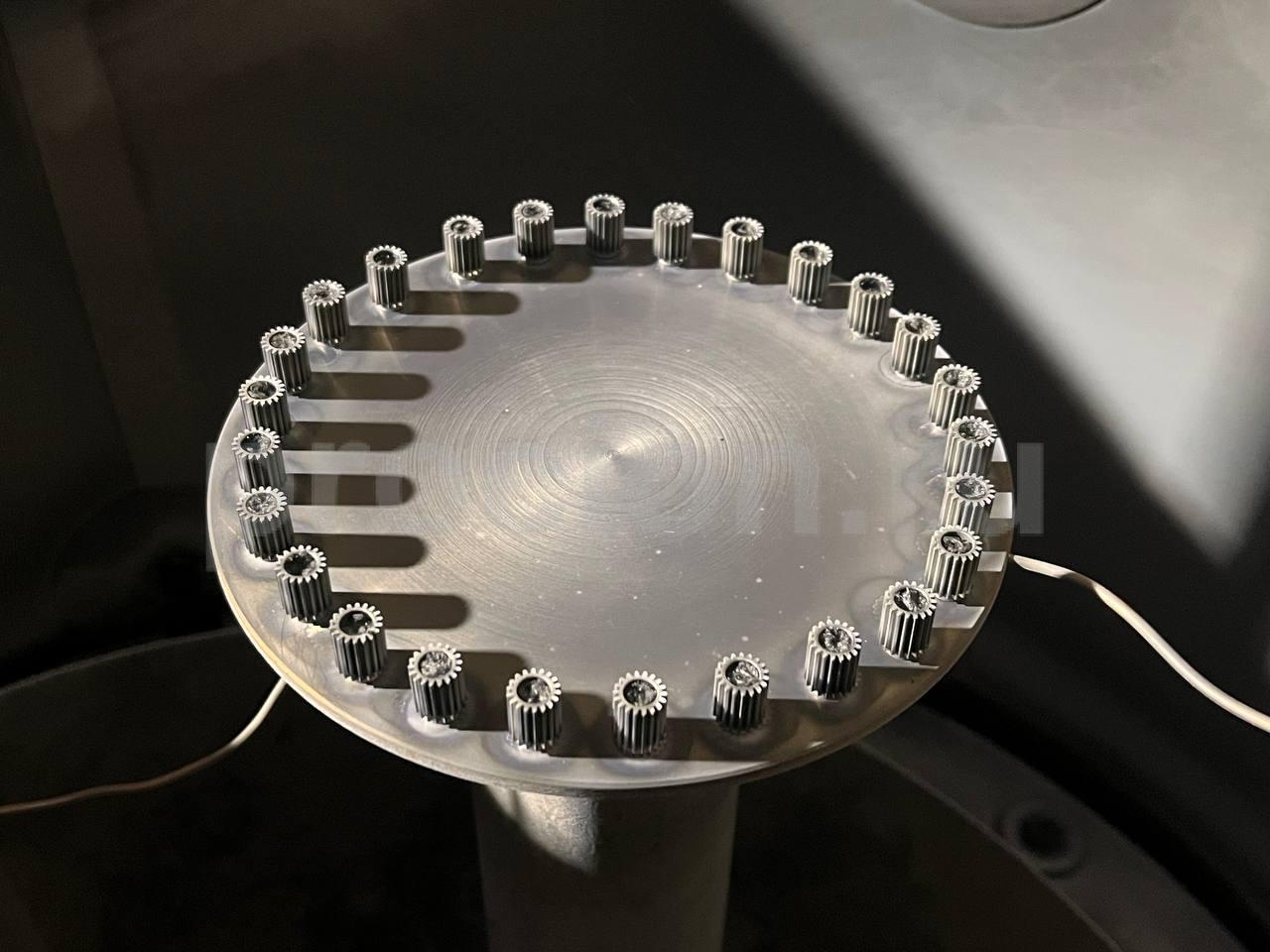

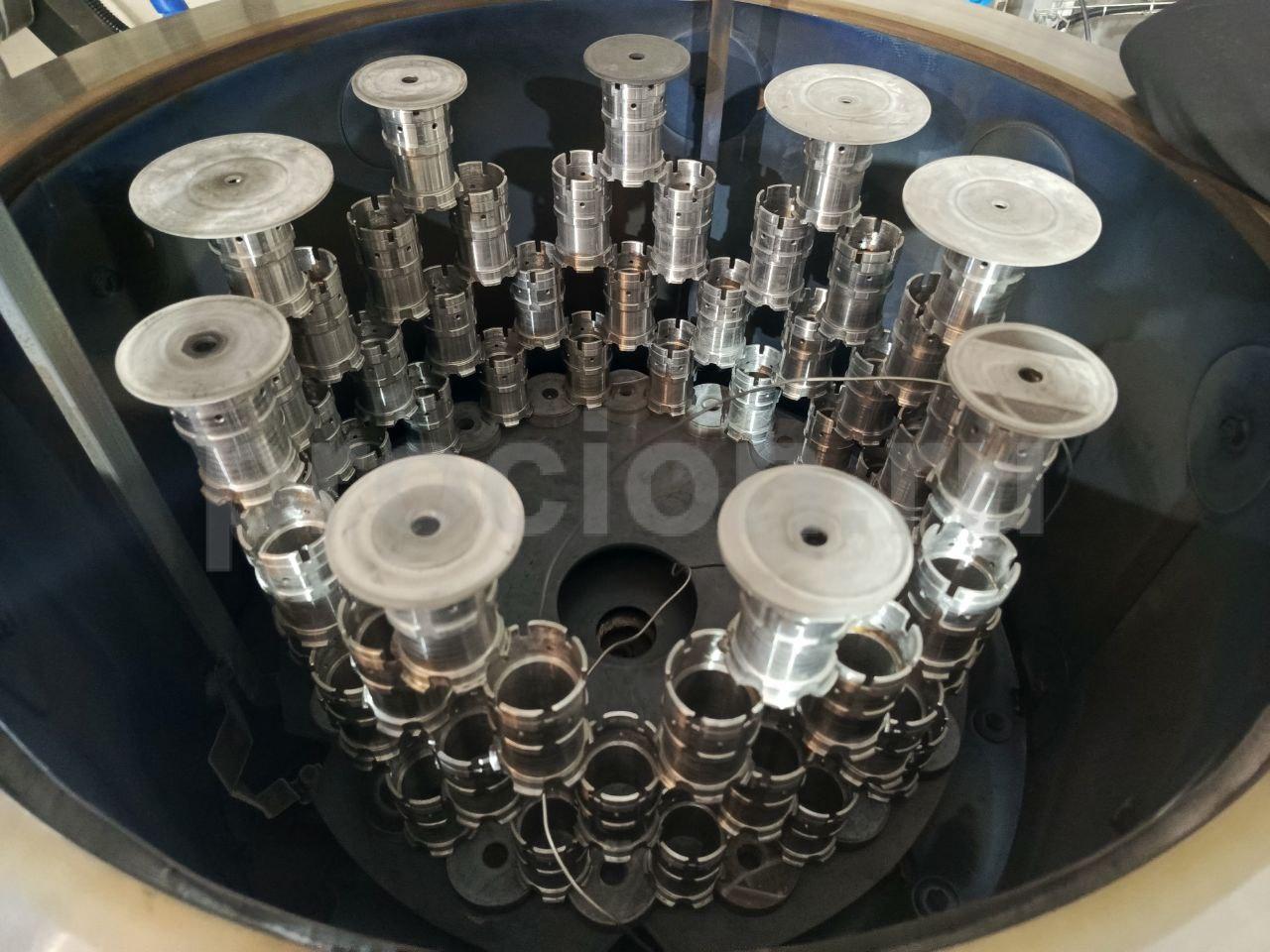

Примеры азотируемых изделий в установке ионно-плазменного азотирования ИОН-25
 |  |

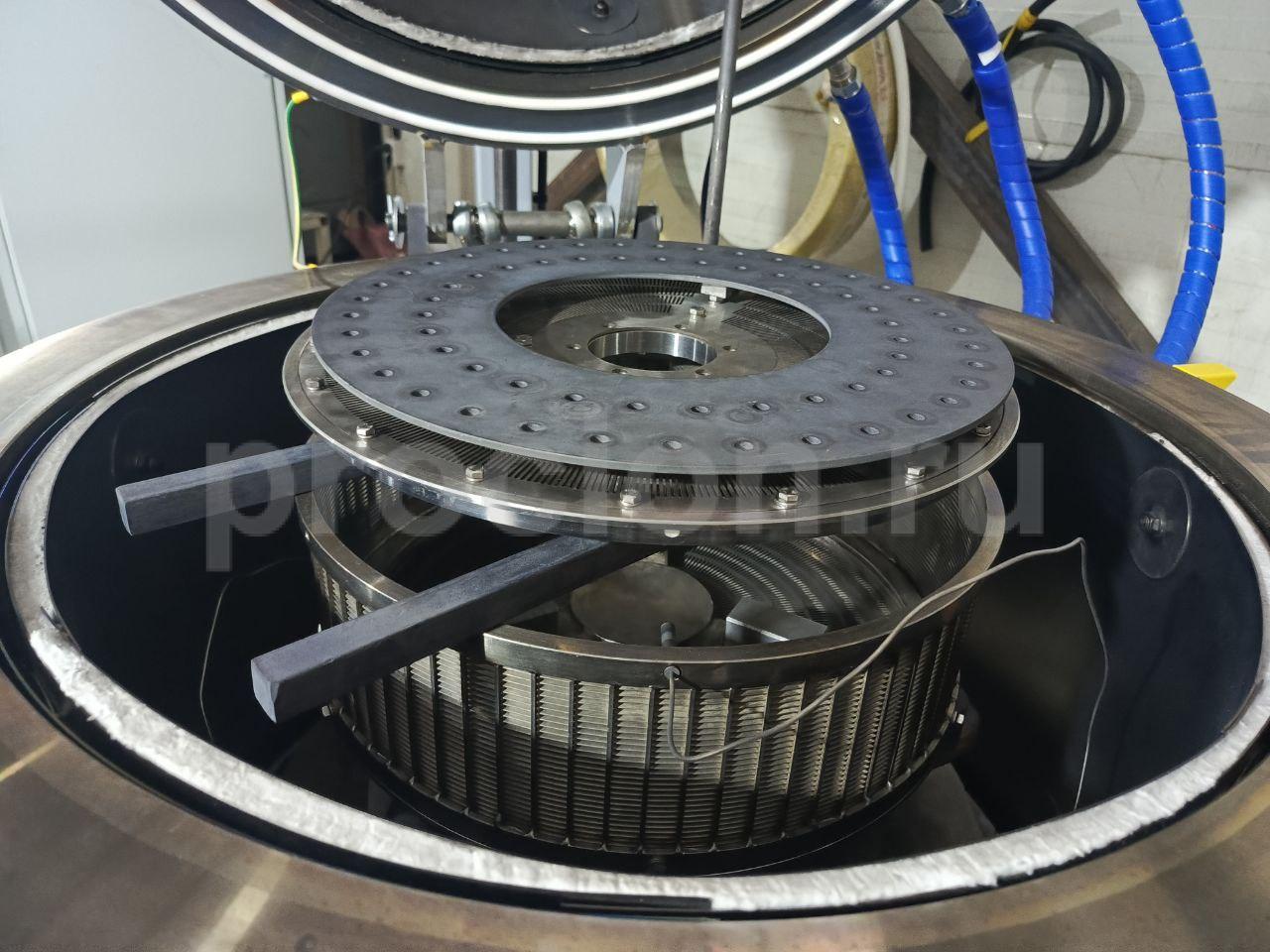

| Стаканы сталь 40Х | Фильтр сталь 12Х18Н10Т |
 |  |
| Направляющие сталь 30ХГСА | Гильзы сталь 40Х |
 |  |

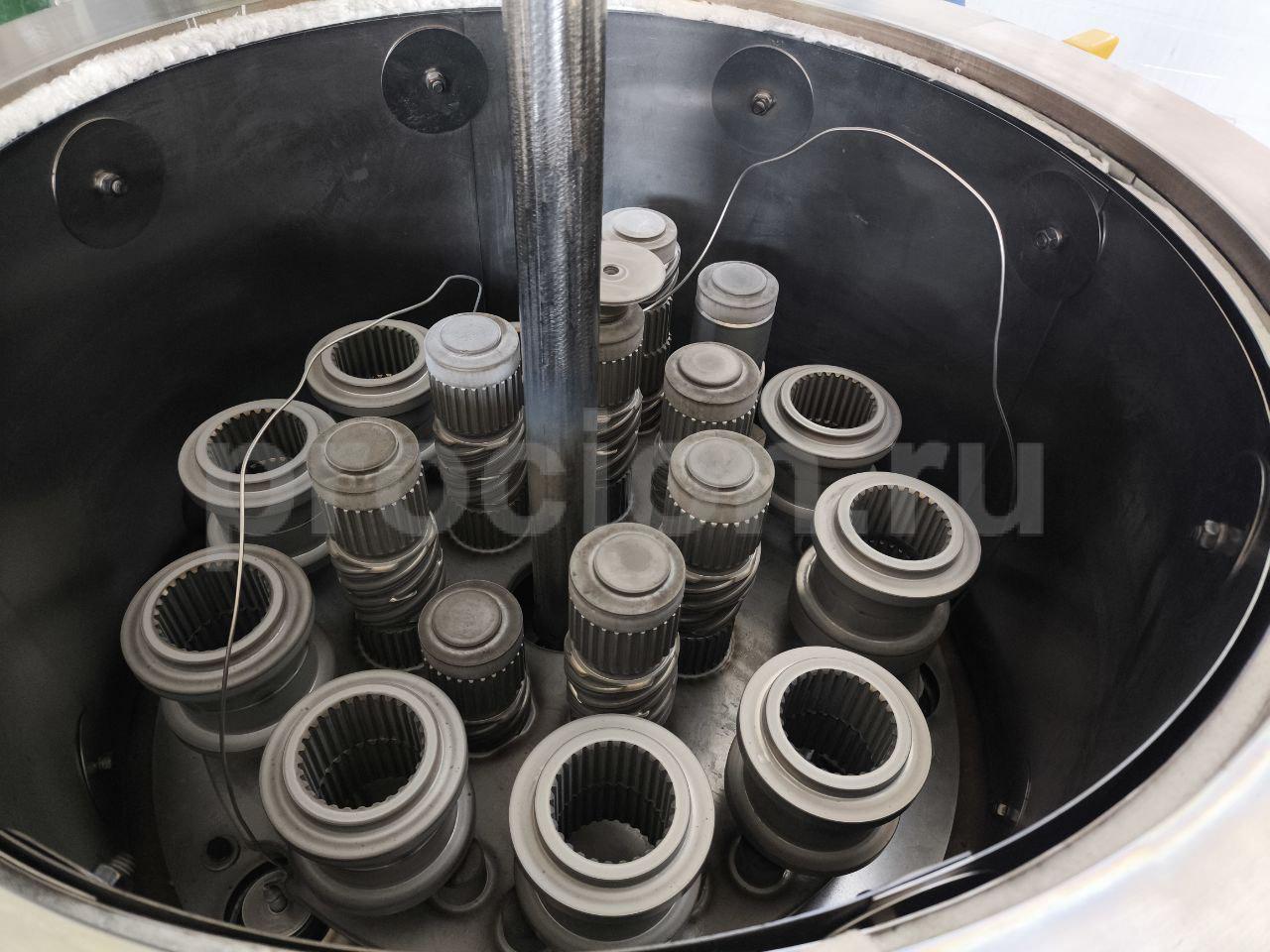

| Втулки зубчатые сталь 40Х | Колеса зубчатые сталь 38Х2МЮА |
 |  |
| Матрицы сталь 4Х5МФС | Клетка сталь F6NM |
См.: Примеры выполненных работ по упрочнению деталей и узлов механизмов; Марки стали, которые мы азотируем
Программное обеспечение и интерфейс управления
Управление технологическим процессом упрочнения осуществляется с помощью промышленного компьютера с сенсорным экраном. Операционная система Linux. Программное обеспечение и интерфейс управления разработки компании «ИОННЫЕ ТЕХНОЛОГИИ» позволяет в режиме реального времени контролировать более 50-ти параметров режима. Управление процессом ионного азотирования происходит в автоматическом режиме в соответствии с принципом "Запустил и забыл".
| |||||
| |||||
Тест-драйв технологии и оборудования без покупки установки
Мы понимаем желание наших партнеров оценить экономический эффект от внедрения новой технологии прежде покупки оборудования. Предлагаем начать процесс внедрения технологии упрочнения на вашем предприятии без покупки ионно-плазменной установки. Мы разработали и опробовали удобную схему взаимодействия, позволяющую в кратчайшие сроки и без издержек запустить на вашем производстве технологию упрочнения металлов.
СХЕМА ВНЕДРЕНИЯ БЕЗ ИЗДЕРЖЕК
Этап 1
Вы отсылаете нам партию деталей, которые необходимо упрочнить.
Этап 2
Мы на своих мощностях отрабатываем для ваших деталей оптимальный режим обработки и добиваемся необходимых параметров упрочненного слоя. Тех. характеристики упрочнения мы контролируем в собственной материаловедческой лаборатории. Все исследования сопровождаем протоколами.
Этап 3
Вы получаете от нас упрочненные детали с протоколами исследований и затем своими силами проводите все необходимые заводские/эксплуатационные испытания.
Этап 4
Оценив эффект упрочнения и исходя из ваших задач и возможностей, вы принимаете решение о покупке установки или продолжаете упрочнять изделия на наших мощностях на постоянной основе..
Этап 5
Вы решили купить ионно-плазменную установку. Мы изготавливаем установку, поставляем, налаживаем и запускаем ее на вашем предприятии. Обучаем ваших специалистов и передаем вам параметры отработанного ранее режима. Таким образом, вместе с установкой вы получаете оптимальный для ваших задач режим упрочнения и обученный персонал, готовый сразу начать работать на новом оборудовании.
Эффективность нашего оборудования подтверждается многолетним опытом внедрения. К середине 2025 года на 20 российских предприятиях различных отраслей промышленности (в том числе ВПК) работают наши установки ионного азотирования. ОДК, КТРВ упрочняют детали на установках производства компании «ИОННЫЕ ТЕХНОЛОГИИ».
Упрочнение методами ионного азотирования можно считать финишным этапом обработки, которая проводится с минимальными изменениями размеров и сохранением чистовых параметров в допусках. Это исключает дополнительную механическую обработку.
См.: Справочная информация о химико-термической обработке
Следовательно, внедрение технологии ионного азотирования не требует перестройки отработанного технологического процесса. Узнать больше о внедрении технологии упрочнения.
У нас есть собственная аккредитованная лаборатория, для проведения прикладных исследований в области ИХТО, предоставления качественных лабораторных услуг по доступной цене. Мы используем принятые стандарты и методики исследований, чем повышаем результативность и эффективность всех этапов исследований, аналитических разработок и контроль качества предоставляемых услуг. Письмо о возможности компенсации НИОКР.
