Титановый посох - универсальный инструмент для экстремальных условий

 Титан - переходный металл, номер 22 в таблице Менделеева, плотность 4,5 кг/дм3.

 Изделия из титановых сплавов обладают высокой прочностью и коррозионной стойкостью, широко применяются в ответственных изделиях различных отраслей промышленности: оборонной – «центроплан» ТУ-160, корпуса атомных подводных лодок; трубы и запорная арматура, работающие в агрессивных средах; катализаторы и аноды в химической промышленности, медицина и протезирование ввиду наилучшей совместимости с живыми тканями. Сплавы титана с металлами обладают повышенной прочностью и превосходят по несущей способности высокопрочные стали.

 Однако, поверхностная твёрдость титана невысокая, в связи с этим обеспечить износостойкость изделия при воздействии абразивных частиц с высокой твёрдостью, например, кварцевый песок, можно только с помощью модифицирования поверхности.

 Основным способом упрочнения титановых сплавов является ионно-вакуумная химико-термическая обработка (ХТО) в плазме азота и сопутствующих газов (водород, аргон, и др.). Процесс происходит в вакуумной камере, под воздействием управляемого высокочастотного (10-20 кГц) электромагнитного поля. После загрузки в камеру происходит нагрев деталей до температуры выше 800 0С и далее химическая реакция образования нитридов титана и легирующих элементов (молибден, ванадий, алюминий, хром) при изотермической выдержки. В результате получается упрочнённая поверхностная зона глубиной до 50 мкм, которая обеспечивает комплекс функциональных свойств изделия.

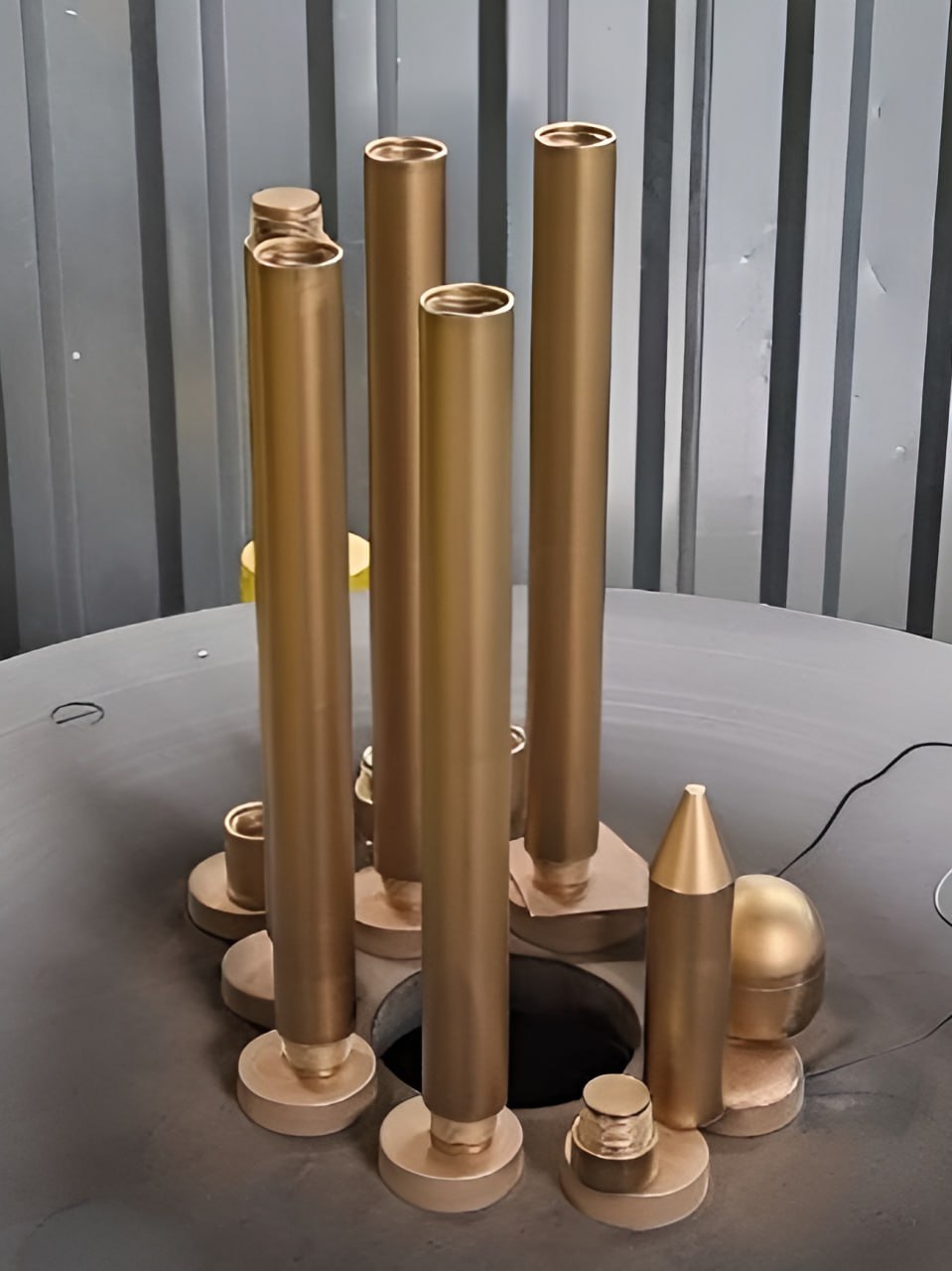

 На видео, размещенном в нашем канале на Rutube (ссылке), и в Dzen (ссылка), или на нашем сайте внизу страницы в разделе, посвещенному упрочнению титана (ссылка) и фото ниже показаны основные этапы процесса. Установка в вакуумную камеру, нагрев и выдержка при заданной температуре, охлаждение, извлечение изделий, контроль свойств.

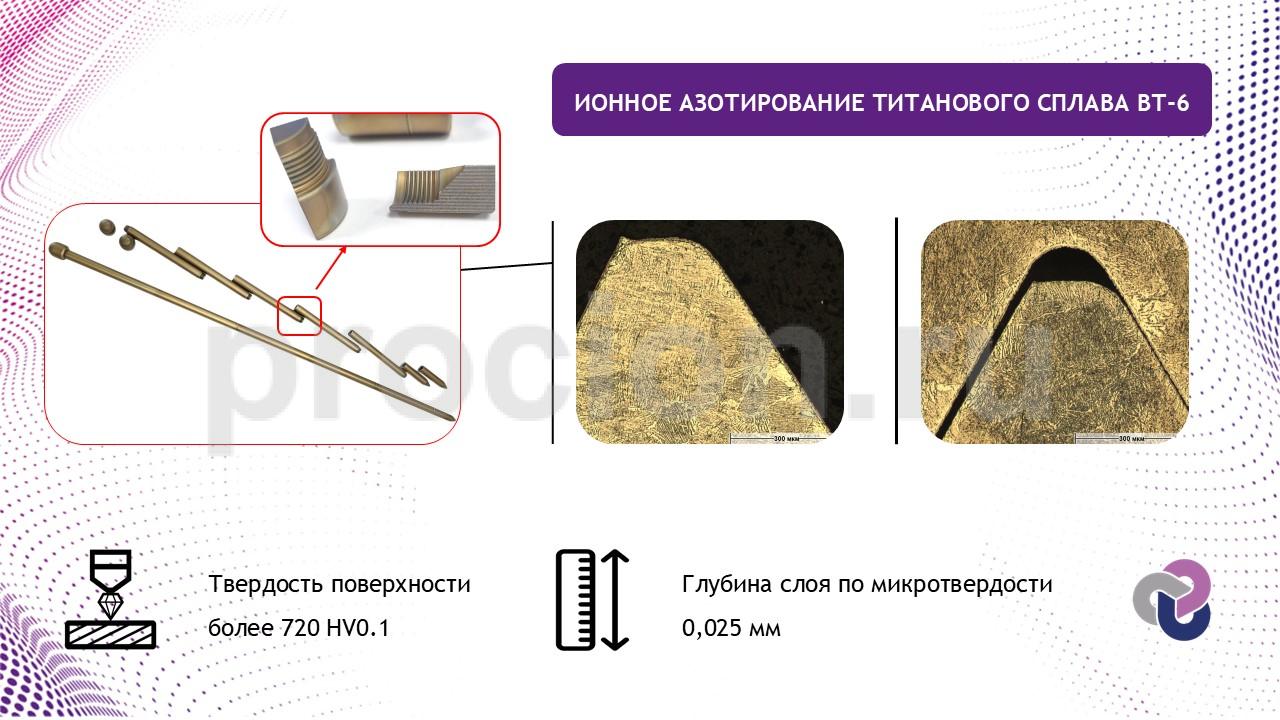

 Испытания изделия типа «Посох титановый» проводится для подтверждения свойств резьбового соединения – нагрузка в виде бетонного блока массой 470 кг в центре с креплением за концы. Резьбовое соединение проверяется металлографическими методами с резкой образцов, макро- и микроструктурным анализом. Каждое изделие в партии контролируется с помощью ульразвукового твердомера.

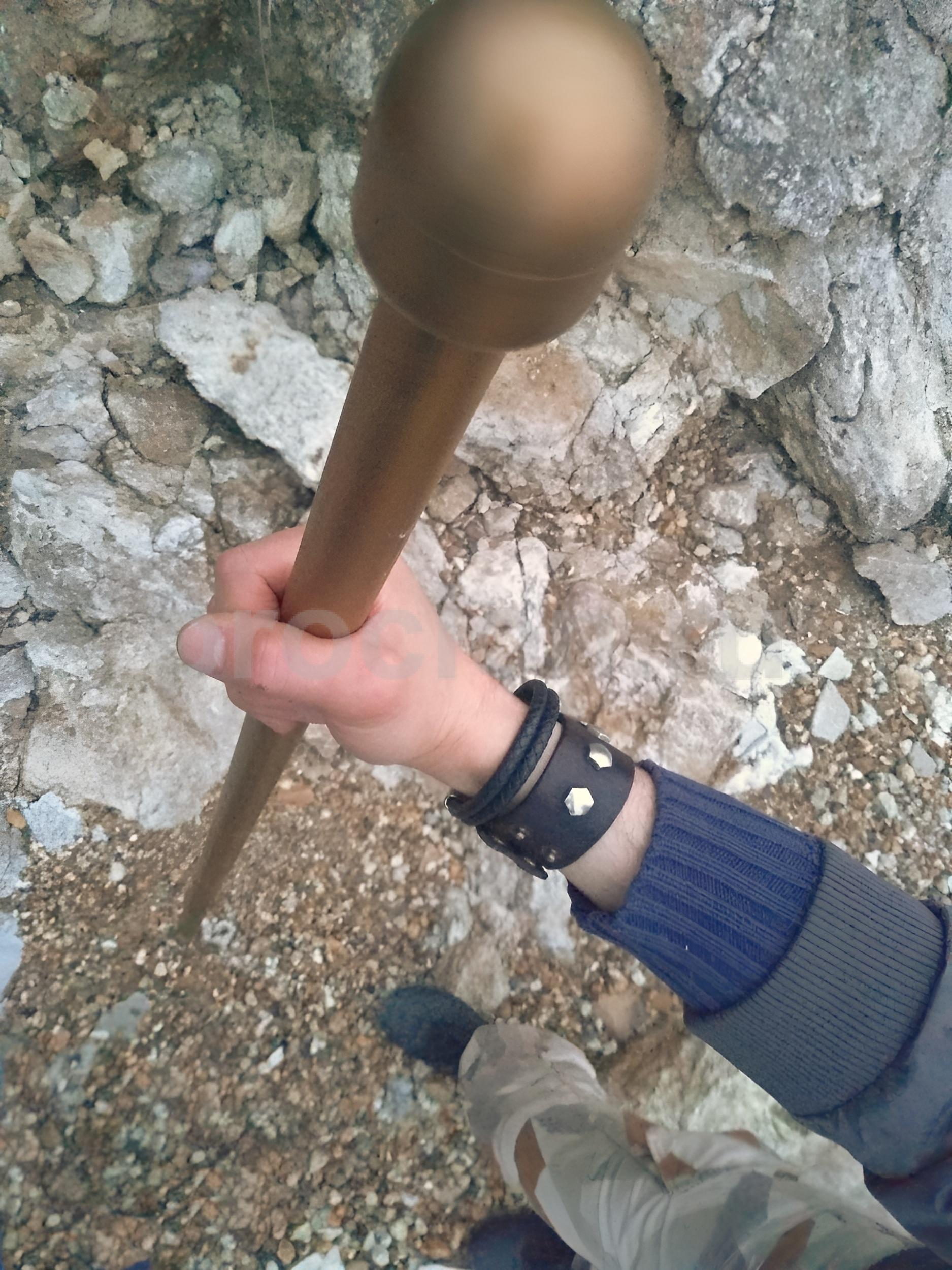

 Изделие «Посох титановый» предназначено для людей, ведущих активный образ жизни, путешествия, а также экстремальный туризм, охоту, рыбалку и другие увлечения.

 Изделие достаточно лёгкое, его можно применять для различных целей, т. ч. в качестве грифа для утяжелений, турника для подтягивания, лома или рычага для перемещения грузов. Титановый посох обладает высокой упругостью, демпфирующими свойствами, в т. ч. к вибрационным воздействиям.

 Максимальная длительная температура применения до 400 0С, при большей температуре снижается прочность изделия. В связи с этим необходимо осторожно использовать в качестве держателя для котелков на открытом огне. Не рекомендуется использовать в качестве вертела для жарки целых туш животных. Возможно использовать изделие в комплекте с другим изделием для увеличения длины (поставить флагштог или натянуть тент), а также с насадками или переходниками под другой материал (сталь, полимер, композит), имеющими такой же тип резьбы. Возможные насадки могут быть широкого спектра применения, в т. ч. ручной шанцевый инструмент – лопаты, грабли, вилы, тяпки, кирки.

 Цвет титанового посоха – жёлтый, с широкой гаммой полутонов, с отливом или разнотонностью, что не является браковочным признаком. Поверхностная зона, отвечающая за цвет, глубиной 1-3 мкм, может быть отполирована алмазной пастой. В этом случае поверхность обретает металлический блеск, твёрдость при этом сохраняется. Общая глубина упрочнения для резьбы (20-40 мкм) ограничивается технологией (параметрами режима ионно-вакуумной ХТО) с целью исключить излишнюю хрупкость резьбового соединения. Изделие после извлечения из вакуумной камеры проходит дополнительную обработку специальными составами на основе фтора для улучшения адгезионных свойств.

 Упрочнённая поверхность обладает высокой твёрдостью, но при значительном усилии и/или ударной нагрузке возможна деформация - смятие резьбы. В связи с этим запрещается бросать изделия в разобранном виде из-за возможности повреждения резьбовых поверхностей. В случае незначительного повреждения резьбовых поверхностей возможно вручную удалить заусенцы с помощью алмазного надфиля. При значительных деформациях или замятии резьбы возможно исправить (проточить) изделие, уменьшить рабочую длину секции и заново провести упрочнение поверхности – срок выполнения работ до 10 календарных дней, не считая доставки до нашего производства. Стоимость в зависимости от количества повреждений, а также срочности выполнения работ.

 При необходимости изменить цвет изделия последовательность действия должна быть следующая. Изделие перед покраской не полировать, поскольку лёгкая шероховатость после упрочнения улучшает сцепление краски с поверхностью. Изделие очистить от загрязнений, при наличии пятен протереть или отмыть, с применением моющих средств, при повышенной температуре воды до 90 0С. Защитить резьбовые соединения до внешнего диаметра, чтобы краска не попала на торцевое уплотнение, с помощью малярного скотча или заглушек (пластик, дерево, металл). Возможные подтёки краски можно будет удалить вручную или на любом токарном станке при малой скорости вращения с помощью резца, надфиля, шкурки. Возможно собрать изделие целиком без сильной затяжки, обратить внимание на плотное примыкание торцов, вставить туда дополнительные уплотнения из полиэтилена или другого материала. Обезжирить изделие спиртом, ацетоном, чистым бензином и нанести краску. В зависимости от типа краски обеспечить высыхание, температура сушки до 400 0С. При необходимости повторить для улучшения слоя. Резьбовую поверхность красить запрещается, допускается только полировка алмазной пастой и пластиковым ёршиком до металлического блеска.

 Коническая метрическая резьба имеет высокоточный профиль и уплотняется по внутреннему диаметру, профилю резьбы и внешнему диаметру. При необходимости можно собрать изделие с применением инструмента, например, газового ключа. В этом случае полная затяжка будет по внешнему торцевому уплотнению, зазор не виден даже при подсветке фонариком. В случае затруднительной разборки после такого сопряжения составных частей, возможно применить следующий способ. Рекомендуется нагреть муфтовую часть соединения кратковременно (15-30 секунд) с помощью мощной зажигалки или горячей воды, из-за температурного расширения резьба ослабнет и будет достаточно усилия рук для разборки соединения. Разборка и сборка с применением ключа или других приспособлений допускается, но это ведёт к появлению царапин на поверхности изделия. Сборка с разностью температур допустима (нагрев муфты или охлаждение ниппеля), если выполняется длительная работа на продольный удар, также допускается подгонка резьбового соединения своими силами. В этом случае протачивается ниппель по наружной поверхности в месте сопряжения торцевого соединения с муфтой, на такой же размер протачивается торец ниппеля.

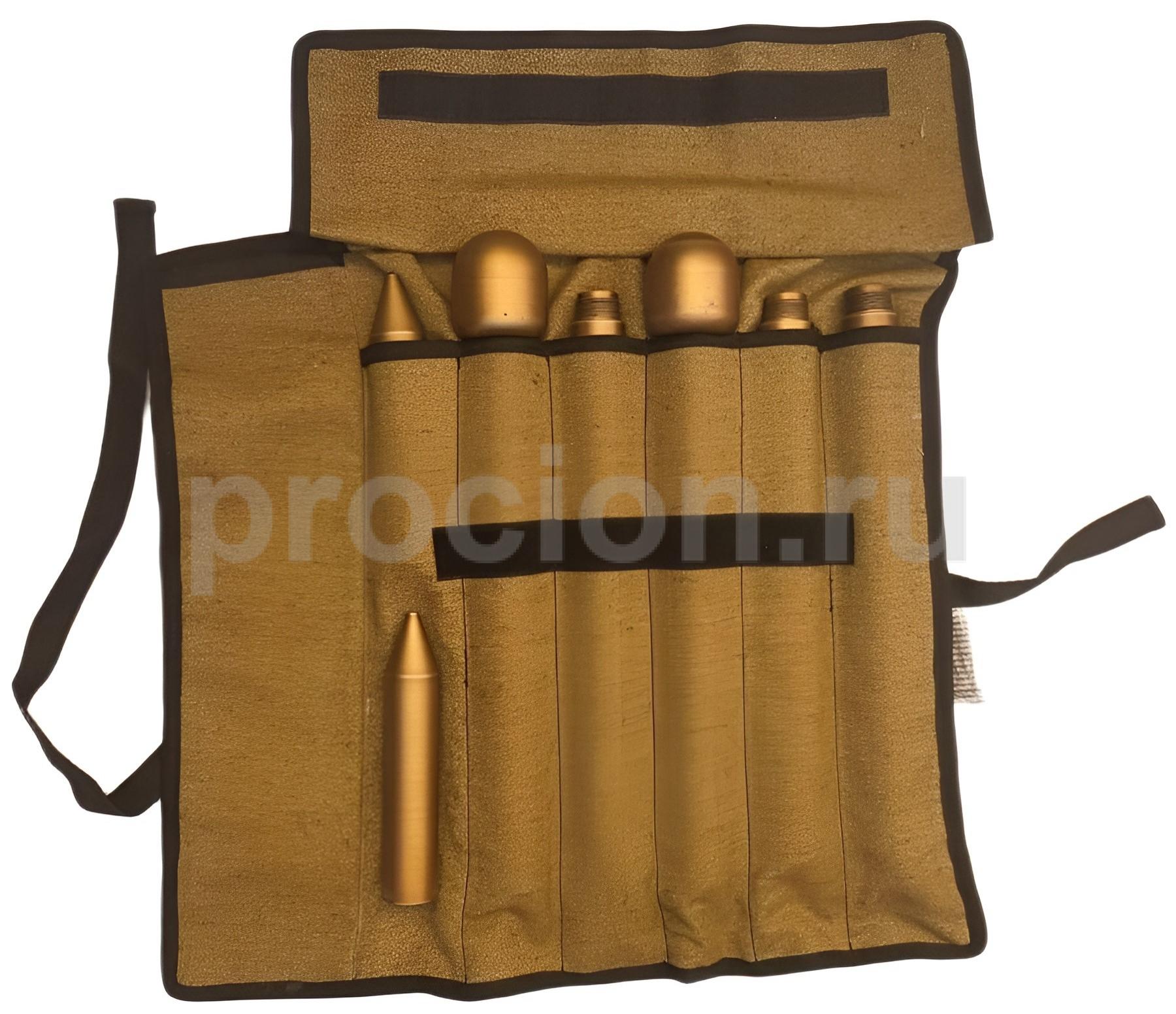

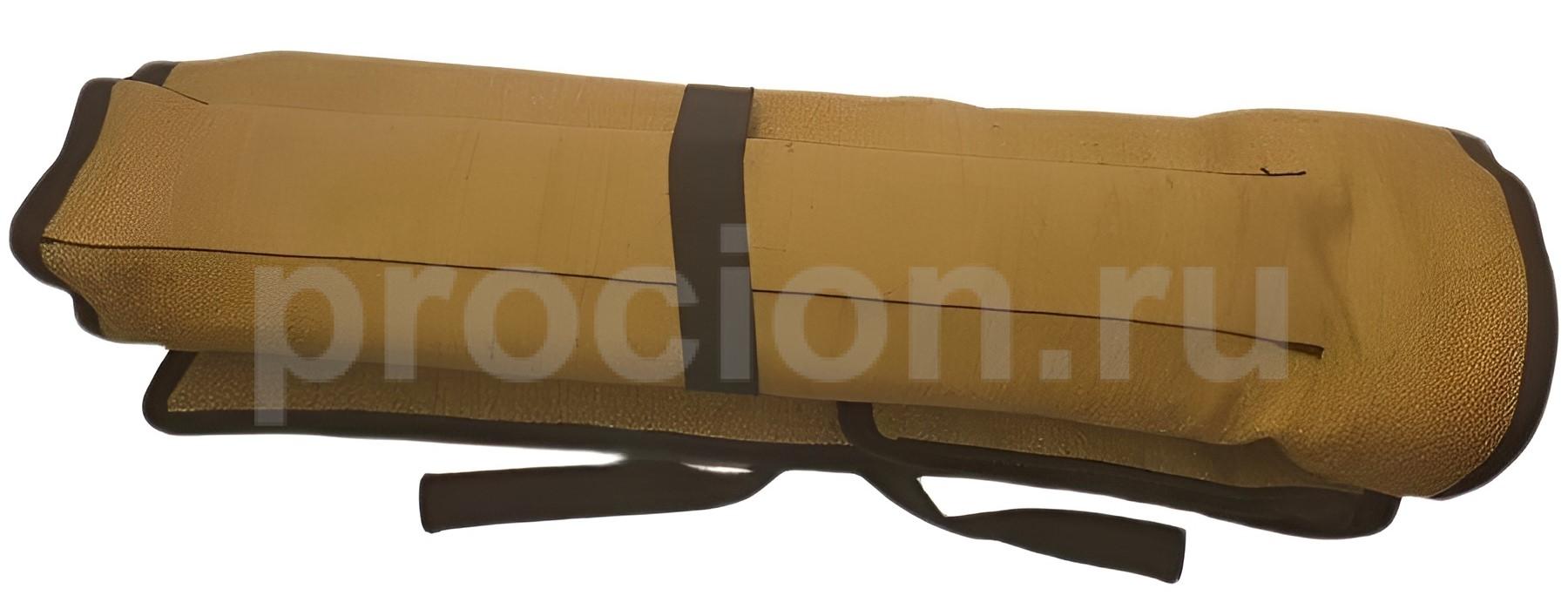

 Упаковка изделия осуществляется в транспортный контейнер из фанеры, укладка частей посоха в конверт (подсумок) из брезента с отделениями.

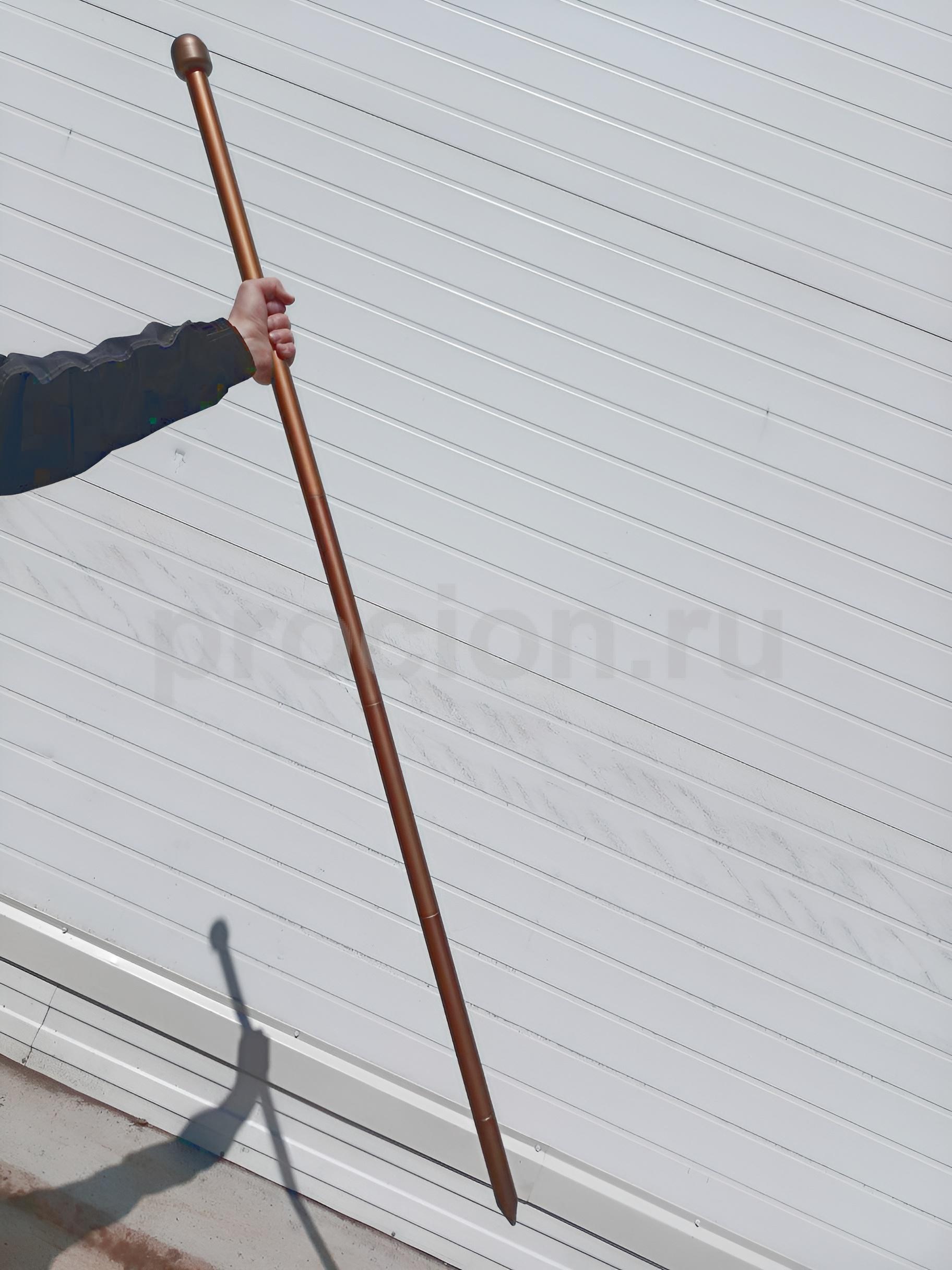

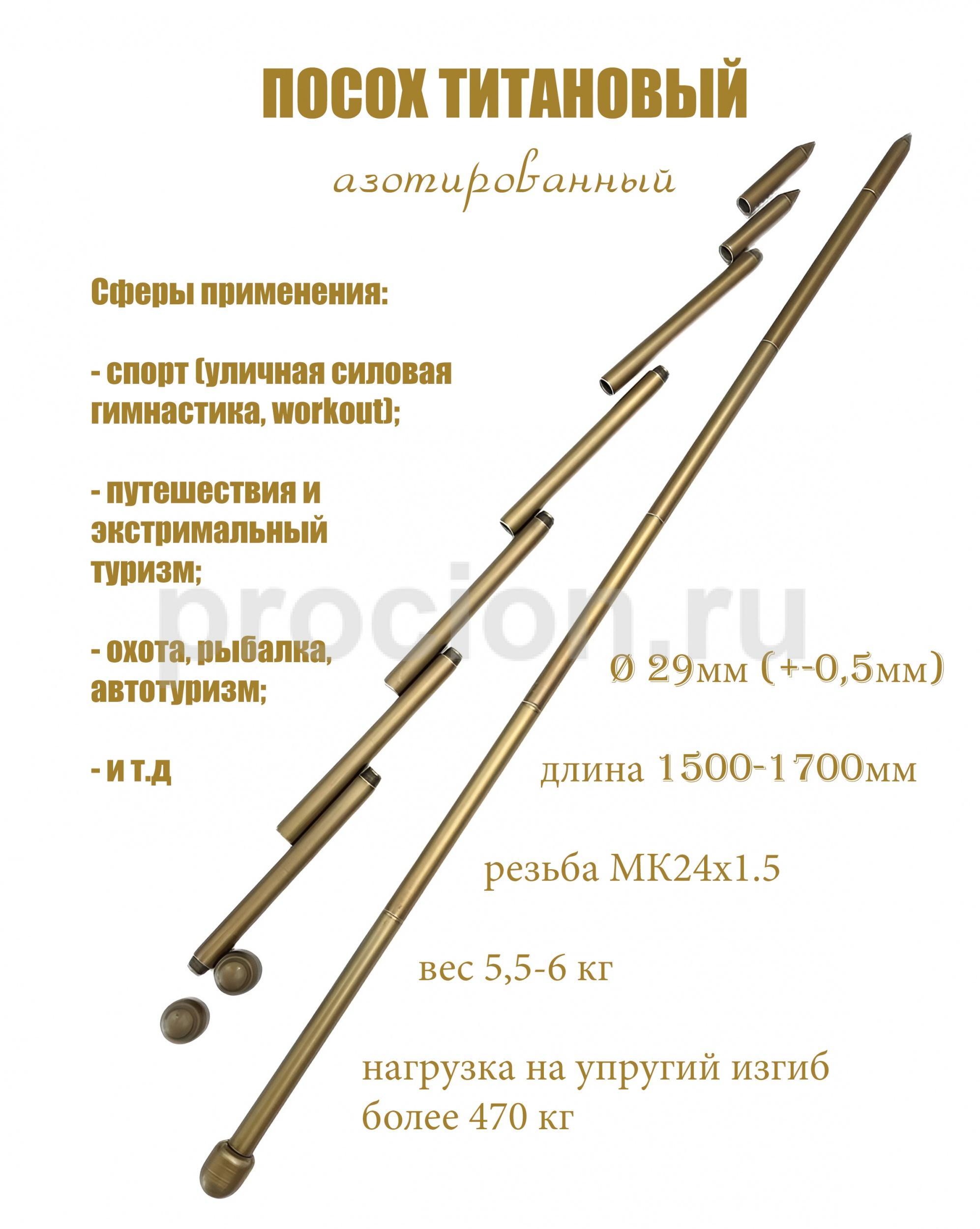

  Титановый посох выпускается в нескольких типоразмерах: диаметром 29 мм – базовый вариант (аналогичный диаметр грифа для штанги); 33 мм - усиленный вариант; 25 мм - облегчённый вариант. Допуск по диаметру +/-0,5 мм. Допуск по длине + 10-15 мм.

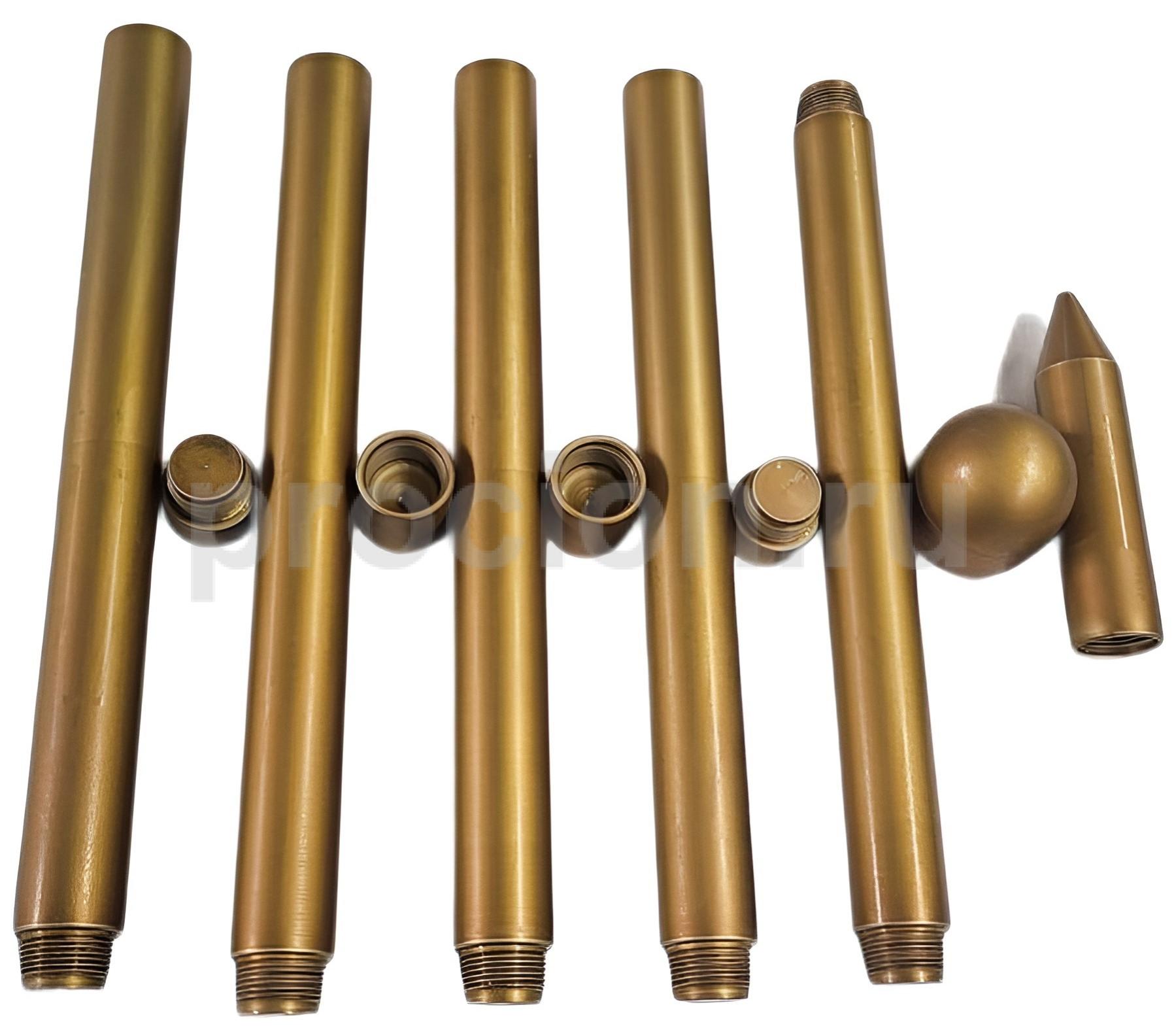

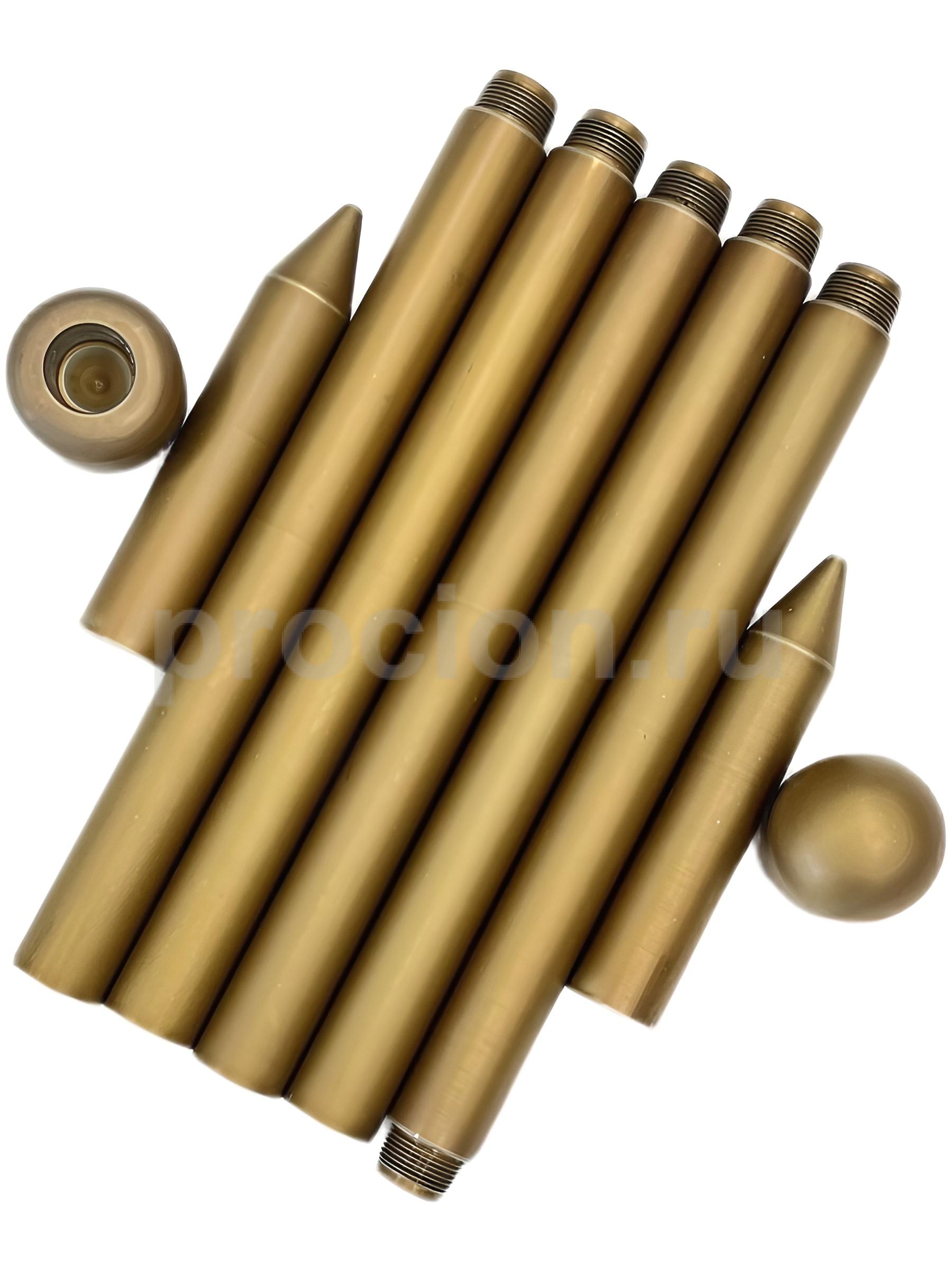

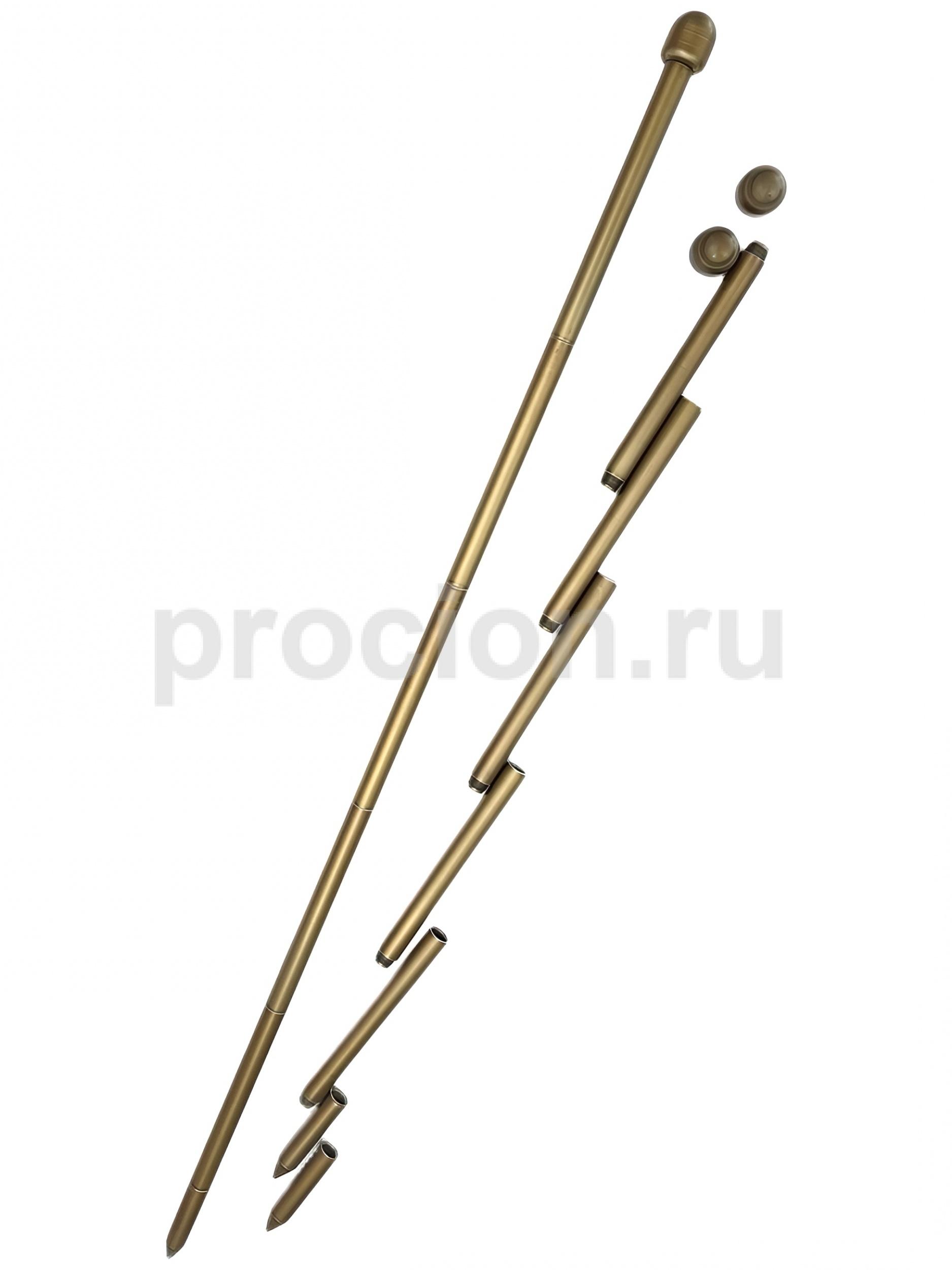

1. Спецификация изделия диаметром 29 мм, резьба МК24х1,5, масса комплекта 5,5-6 кг:

Секция ниппель-муфта – 4 шт., рабочая длина 280 мм, полная длина 295 мм

Секция ниппель-ниппель – 1 шт., рабочая длина 280 мм, полная длина 295 мм

Наконечник муфтовый с конусом – 2 шт., длина 140 ммОголовок муфтовый – 2 шт., диаметр 48 мм, длина 50мм

2. Спецификация изделия диаметром 33 мм, резьба МК27х2, масса комплекта 7,5-8 кг:

Секция ниппель-муфта – 4 шт., рабочая длина 310 мм, полная длина 325 мм

Секция ниппель-ниппель – 1 шт., рабочая длина 310 мм, полная длина 325 мм

Наконечник муфтовый с конусом – 2 шт., длина 150 мм

Оголовок муфтовый – 2 шт., диаметр 53 мм, длина 60 мм

3. Спецификация изделия диаметром 25 мм, резьба МК20х1,5 масса комплекта 4,5-5 кг:

Секция ниппель-муфта – 4 шт., рабочая длина 270 мм, полная длина 285 мм

Секция ниппель-ниппель – 1 шт., рабочая длина 270 мм, полная длина 285 мм

Наконечник муфтовый с конусом – 2 шт., длина 130 мм

Оголовок муфтовый – 2 шт., диаметр 43мм, длина 50 мм

 Для титанового посоха возможно изготовление индивидуальных частей и узлов, упрочнение резьбового соединения этих деталей улучшит общую конструкционную прочность, а также эксплуатационную надёжность и ресурс.

С целью расширения сферы применения рассматривается сотрудничество с предприятиями, изготавливающими спецтехнику, протезы различного типа, изделия малой механики и робототехники.

Команда инженеров из Пермского края, применив опыт и знания, накопленные при работе на отечественную оборонную промышленность, выпустила инновационный продукт для широкой сферы применения.

Титановый Посох – отличный подарок для мужчины, у которого уже всё есть. Часы, сувениры, алкогольные продукты – баловство по сравнению с настоящей опорой для твёрдой руки. При необходимости можно украсить Посох драгоценными камнями и так сделать по настоящему Царский подарок. Специзделия из титана индивидуальной конструкции под заказ.

 Мы надеемся, что титановый посох поможет вам в тренировках, путешествиях или просто украсит ваш здоровый образ жизни!

Подробнее ознакомиться можно по ссылке на наш сайт, а ❗️купить❗️ посох можно на OZON
